XtendLan ZSW04F-1214–36

Stabiliziran napajalnik za štiri naprave, nastavljiva enosmerna napetost 12–14 V, vsak priključek največ 1 A. Skupni izhodni tok 3 A, kratkotrajni 3,5 A. Stenska omarica z nameščenim tiskanim vezjem z glavnim stikalom in kabelskimi vložki. Kabelski priključki na notranji priključni blok. Zaščita pred kratkim stikom z instrumentalno varovalko, prenapetostna zaščita. LED indikacija funkcionalnosti vrat. Vrata so opremljena z enostavno ključavnico.

ZADNJE SPECIFIKACIJE

Izhodna napetost: 12 V DC, nastavljiva od 12 do 14 V DC, nadzor s trimerjem
Izhodni tok: 3 A (kratkoročno 3,5 A)
Skupna izhodna moč: 36 W (kratkoročno 40 W)
Zaščita: kratek stik, preobremenitev, prenapetost
Tip priključka: vijačna sponka

Vhodni tokokrog:

Vhodna napetost: 100–240 V AC, 50–60 Hz
Tip priključka: vijačna sponka
Učinkovitost: min. 85 % pri največji obremenitvi

Mehanske lastnosti:

Material: kovinsko ohišje
Zemljitev ohišja: povezava z zaščitnim vodnikom
Mere: 163 × 163 × 48 mm
Teža: 800 g
Montaža:na steno

Pogled na notranjo postavitev:

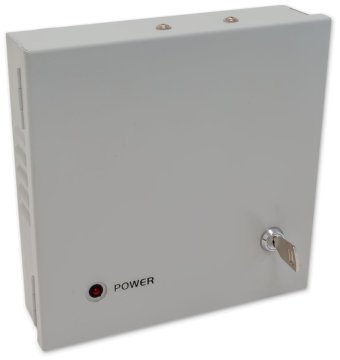

Pogled z zaprtimi vrati:

Pogled od zadaj:

Pravi pogled:

Opažamo, da je zlasti pri izvajanju analognih sistemov kamer priporočljivo ozemljiti vse zaščitne in neprevodne dele na skupni potencial, ki je v veliki večini primerov zaščitni vodnik. Priporočljivo je, da negativni pol enosmernega napajanja povežete z zaščitnim vodnikom električnega distribucijskega sistema in ozemljite vse kovinske dele, zaščito koaksialnih žic, nosilce kamere itd. To je osnovni previdnostni ukrep pred potencialnimi razlikami, ki poslabšajo kakovost slike. Pa tudi osnovna zaščita pred atmosferskimi prenapetostmi ali nevarnimi napetostmi dotika.
