NAVODILA ZA UPORABO IN GARANCIJA RX12

1.  NANOS RAZPRŠILNIKA

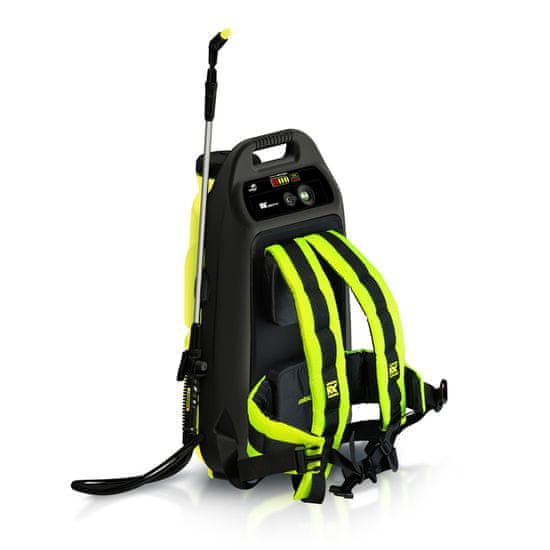

Akumulatorski nahrbtni razpršilnik RX je izdelan za škropljenje pesticidov in tekočih gnojil v vrtovih, sadovnjakih, parkih, gozdovih in toplih gredah.

1. STANDARDNA OPREMA

Vsak paket akumulatorskega nahrbtnega razpršilnika RX vsebuje:

• celoten razpršilec s pasom, črpalko in baterijo 7,2Ah
• cev 170 cm z dovodnim ventilom, integriranim z ročajem R020j
• teleskopsko kopje z nastavljivo šobo MRI.5 Ø 1.5mm, kot škropljenja 45
• polnilec baterije
• lijak s sitom
• regulirana konusna šoba MRI.0 Ø 1.0mm, kot škropljenja 45
• flatstreem šoba (za herbicide) MF3, 110, Ø 3mm, kot škropljenja 110
• tesnila, viala silikonskega maziva in drugi deli
• navodila za uporabo in garancijski list

1. POLNJENJE BATERIJE

Za polnjenje baterije vključite priloženi polnilnik v polnilno vtičnico na nadzorni plošči in nato priključite napajalnik 230V 50Hz.

Baterija je popolnoma napolnjena, ko so osvetljeni vsi LED indikatorji polnjenja in nadzor 100%.

Če ima baterija nizko raven napolnjenosti in lučka LED sveti rdeče, je potrebno pred nadaljnjim delom baterijo napolniti.

Baterijo polnite samo, ko je razpršilnik izklopljen!

Polnjenje baterije lahko zaključite šele, ko je le ta popolnoma napolnjena. Na vsake tri mesece je potrebno preveriti stanje baterije in jo po potrebi napolniti, če ne želimo da bi prišlo do popolnega izpraznjena, kar lahko povzroči škodo.

1. PRIPRAVA IN NAVODILA ZA UPORABO

Priprava na delo

• odstranite razpršilnik iz škatle
• povežite kopje z ventilom za dovajanje, integriranim z ročajem R020j
• Odprite pokrovček RP I I in napolnite razpršilnik s čisto vodo, da bi preverili delovanje naprave
• pritisnite gumb na nadzorni plošči in nato pritisnite sprožilec na ročaju
• če razpršilnik deluje in je baterija dovolj napolnjena za delo, potem se lahko pripravimo na delo
• stanje baterije je prikazano na nadzorni plošči
• v ločeni posodi pripravite tekočino po priporočilih na pakiranju pesticidov
• nalijte tekočino v posodo, s pomočjo sita in lijaka RP22

Delovanje razpršilnika

• vklopite gumb za škropljenje na nadzorni plošči/ Opomba: Pred postavitvijo razpršilnika na hrbtno stran, mora biti gumb za vklop na nadzorni plošči vklopljen
• po tem ko razpršilec obrnete na hrbtno stran, prilagodite dolžino naramnic, nato pa zategnite pasove na prsih in bokih
• medtem ko držite ročaj kopja, pritisnite na sprožilec in pričnite s škropljenjem
• med samim delovanjem razpršilnika, bo črpalka samodejno vzpostavljala konstante tlak
• Če se med škropljenjem baterija izprazni, vas bo naprava na to opozorila z svetlobnim in zvočnim signalom
• po končanem škropljenju, splaknite razpršilnik s čisto vodo. Da bi to naredili v posodo nalijte čisto vodo in škropite dokler naprava ne posrka vode iz posode in začne srkati zrak. Potem ugasnite razpršilnik in popolnoma izpraznite posodo z vodo

OPOMBA: Ko končate z delom, poskrbite da je baterija dovolj napolnjena, da napravo lahko shranite (spravite jo z napolnjeno baterijo) in pa poskrbeti morate da je razpršilnik izklopljen.

           Priporočila za uporabo

• Ne shranjujte razpršilnika izpostavljenega sončni svetlobi ali temperaturam pod +4°C
• Ni priporočljivo polniti posode nad delovno zmogljivostjo
• Med delovanjem, ne odlagajte razpršilnika na stran, saj v tem primeru lahko pride do črpanja zraka iz posode
• Če ste opazili povečan upor v dovodnem ventilu, namažite tesnila s silikonskim mazivom, drugače lahko to pripelje do škode
• Ko delate z kemikalijami za zaščito rastlin, je zelo pomembno da upoštevate varnostna pravila, in strogo sledite navodilom, ki so napisana na hrbtni strani pakiranja
• Če v posodi pustite nekaj tekočine čez zimo, lahko led poškoduje ventil in ročaj

1. VZDRŽEVANJE OPREME

Po končanem delu, ko e očistite razpršilnik, morate:

• odviti cev, ki je privita na ročaj, odstraniti R40 filter in ga oprati (po možnosti pod tekočo vodo)
• odviti spodnjo matico R50 z dovodnega ventila, odstraniti batni ventil z vzmetjo, ga očistiti, ga namazati z silikonskim mazivom in namestiti nazaj na dovodni ventil ter ponovno tesno priviti matico
• odviti rumeni pokrov šobe R I I 5 in nato odviti črno matico šobe R64, ven vzeti jedro šobe, ga oprati, namazati O-obroč v jedru in ga ponovno sestaviti
• Odviti pokrov posode RP I I, ven vzeti lijak RP22, prav teko odvzeti pokrov membranske posode R322 brez da bi ga pri tem odstranili s cevi, nato vzamemo ven o-obroč in ga očistimo ali pa zamenjamo filter. Ko s tem končamo moramo filter in o-obroč namestiti nazaj na pokrov R322. Nato pokrov membranske posode R322 vstavimo nazaj v posodo. Ko to storimo, moramo preveriti da se pokrov dotika dna posode

OPOMBA: Vsa popravila, menjave in vzdrževanje črpalke, baterije ali nadzorne plošče so lahko opravljena samo s strani Marolex prostorih ali pooblaščenih servisih. V primeru da vsa ta opravila, opravite drugje, kot navedeno, pripelje do izgube garancije.

1. SPLOŠNE PRIPOMBE

V ročaju je prisoten filter (R40), izdelan za preprečitev mašenja šob. Vsa Marolex kopja so zamenljiva (isti navoj v vseh). Možna je tudi uporaba dodatnih podaljškov (60cm in 100cm), ki jih proizvaja Marolex. Z Marolex razpršilniki imate širok nabor šob, ki jih lahko uporabite za obliko stožca, odklon, ravnovesje, z nastavljivim kotom in različnim izhodom. Konstrukcija Marolex kopij dovoljuje uporabo šob, proizvedenih od drugih proizvajalcev.

1. VARNOSTNE INFORMACIJE

Uporaba razpršilnika ni dovoljena otrokom, nosečnicam in ljudem, ki jemljejo droge ali pa prekomerno uživajo alkohol. Delovanje razpršilnika mora biti najprej testirano s čisto vodo.

Ko uporabljate kemikalije za zaščito rastlin (vključno s pripravo mešanice in uporabo embalaže) je potrebno nositi posebno zaščitno obleko: gumijaste škornje, rokavice, plašč, kapo, očala, masko in respirator.

Prepovedano je uporabljati razpršilnik na prazen želodec ali jesti, piti in kaditi med škropljenjem. Pitje alkohola je prepovedano pred in po uporabi razpršilnika.

Preostala tekočina ne se biti odvržena v odprto vodo ali v biološko čistilno napravo. Upoštevajte veljavno odredbo ministrstva za kmetijstvo in razvoj podeželja 24. junija 2002 za higieno in varnost pri uporabi kemikalij za zaščito rastlin. Te pripombe veljajo tudi v primeru spiranja posode in drugih delov razpršilnika.

Uporabljeni razpršilec je potrebno uporabiti v obratu za kemične odpadke.

V primeru zastrupitve, se nemudoma posvetujte z zdravnikom.

Tekočino za škropljenje pripravite v ločeni posodi in pri tem strogo sledite navodilom, ki jih je napisal proizvajalec.

Prepovedana je uporaba razpršilnika, če je le ta poškodovan ali pušča tekočino.

Popravila morajo biti storjena, ko v razpršilniku ni več tlaka in je le ta dobro očiščen.

Natančno očistite razpršilnik po vsaki uporabi.

Razpršilnik mora biti popolnoma brez tekočine, če ga želimo shraniti.

OPOZORILO: Edina naprava, ki izdeluje pritisk v posodi je črpalka. Prepovedano je uporabljati katero koli drugo opremo v ta namen.

Podjetje Marolex ne dovoljuje uporabe eksplozivnih, lahko vnetljivih, vnetljivih, zelo strupenih in oksidirajočih tekočin.

Nepooblaščene spremembe ali uporaba razpršilnika lahko privede do zastrupitve živali ali ljudi, okoljski škodi, poškodbah na razpršilniku ali resnih nesreč.

Ko končate z delom, zamenjajte oblačila, si umijte roke in obraz, splaknite usta in grlo ter očistite nos.

Ko končate s škropljenjem, z vodo sperite preostalo tekočino vsaj 10-krat.

Za škodo, ki je bila povzročena, kljub varnostnim opozorilom v navodilih je uporabnik v celoti odgovoren sam.

Shranjevanje razpršilnika s tekočino ali pod tlakom je strogo prepovedano.

Prepovedano je blokirati varnostni ventil, saj lahko pride do škode.

Po kompresiji razpršilnika, posoda ne sme pasti ali se ob karkoli udariti.

Priporočamo, da posodo napolnite z sitom in lijakom, ki sta priložena, z namenom da ne zamašimo šob.

Med uporabo in shranjevanjem, mora biti razpršilnik zavarovan pred uporabo nepooblaščene osebe, še posebej otrok.

Ko uporabite razpršilnik s kemikalijami za zaščito rastil, ta ne more biti ponovno uporabljen za druge namene.

1. TEHNIČNI PODATKI O ELEMENTIH

Zgradba in vzdrževanje APS sistema in teleskopskega kopja

Teleskopsko kope je kos opreme razpršilnika RX zzloženo dolžino 60cm in po izmetu notranjega kopja, se raztegne na dolžino 108cm.

Da bi dobili pravo dolžino kopja, sprostite rokav RI03 ven potegnite notranje kopje A do želene dolžine in nato zatesnite rokav, tako da se kopje ponovno ne zloži.

Teleskopsko kopje je na voljo z posebnim sistemom APS proti prahu. Ta sistem varuje teleskopsko kopje pred kontaminacijo.

V želji po vzdrževanju sistema, odvijte rokav in ven vzemite notranjo pipo, tako da vlečete. Vse sestavne dele podmažite s silikonsko mastjo z notranje strani pipe A: RI06, RI07, RI08 in RI09. Ko ste končali, nazaj pritrdite pipo A znotraj zunanjosti pipe B in privijte rokav.

Zgradba in vzdrževanje dovodnega ventila integriranega z ročajem

Dovodni ventil integriran z ročajem je sestavljen iz več delov, ki zagotavljajo primerno delovanje razpršilnika. Glavne prednosti so:

• Ergonomsko zasnovan, ki se prilagaja obliki roke
• Udoben za uporabo sprožilca
• Dodatni filter v notranjosti kopja, ki omogoča zaščito proti onesnaženju
• Dva sistema dela-s prekinitvami ali neprekinjeno

Dva sistema dela nam omogočata:

Delo s prekinitvami- možnost začasnega škropljenja dobljenega s pritiskanjem na sprožilni gumb R44.

V trenutku, ko gumb opustite se škropljenje preneha.

Neprekinjeno- možnost nenehnega škropljenja brez potrebe po držanju sprožilnega gumba R44 med škropljenjem. To dosežemo tako da sprožilni gumb držimo in ga rahlo porinemo naprej, dokler se ne zablokira. Da pa bi gumb odblokirali, ga ponovno pritisnemo in pomaknemo nazaj, vse dokler ni gumb iz medenine na koncu luknje za gumb.
