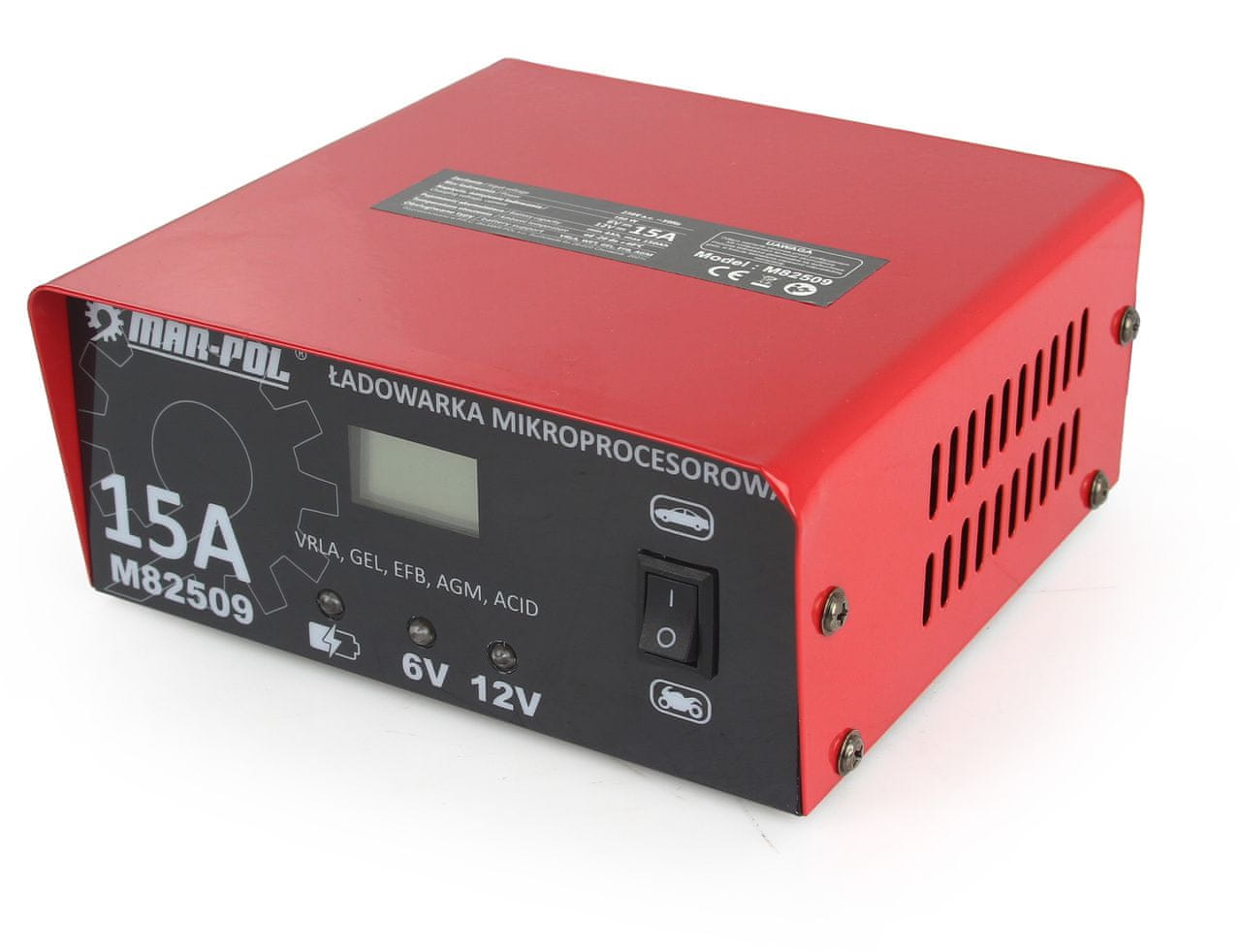

Mar-Pol M82509 6/12V

Mar-Pol M82509 je mikroprocesorski polnilnik z možnostjo upravljanja in nadzora na osnovi tehnologije PWM (modulacija širine pulza). Polnilnik omogoča polnjenje baterij z napetostjo 6V in 12V ter omogoča izbiro nestandardnih vrst napetosti baterij. Inteligentni sistem samodejno izbere ustrezne parametre, ki omogočajo regeneracijo izpraznjenih in zanemarjenih baterij.

Inteligentno preverjanje in izboljšanje stanja baterije se izvaja s stalnim preizkusom sistema in preklapljanjem med 4 inteligentnimi načini polnjenja (konstantna napetost, konstantni tok, polnjenje z konstantnim tokom, polnjenje z izmeničnim tokom).

PWM (modulacija širine pulza) je metoda za regulacijo tokovnega ali napetostnega signala konstantne amplitude in frekvence, ki vključuje spreminjanje dolžine impulza. Polnilnik se napaja neposredno ali preko spodnjega filtera za glajenje sprememb v električnem toku in napetosti.

Zaradi velikega zaslona s prikazom stanja napolnjenosti baterije imamo dodatno kontrolo stanja baterije. Velik zaslon prikazuje trenutni tok, način polnjenja in trenutno napetost baterije.

Visoka učinkovitost polnjenja z naprednim nadzorom procesa omogoča dosego učinkovitosti do 98%, kar je bolje od tradicionalnih vrst polnilnikov.

Tehnični podatki:

– Nazivna napetost: 230V / 50Hz

– Podprti napetosti baterij: 6V in 12V

– Tok polnjenja: 0A – 15A

– Proces polnjenja: 8-stopenjski (inteligenten)

– Delovna temperatura: od –20°C do 40°C

– Učinkovitost: 98%

– Podprte baterije: VRLA, WET, GEL, EFB, AGM

– Vgrajen nadzorovan ventilator: Da

– Neto masa: 0,95 kg

– Dolžina napajalnega kabla: 130 cm

– Dolžina „+“ in „-“ kabla: 140 cm

– Dimenzije: 16×16×7,5 cm

4 načini delovanja:

– Konstantna napetost: Uporablja se stalna napetost za polnjenje baterije in preverja, ali je tok polnjenja previsok, pri čemer ga zmanjša med postopkom polnjenja.

– Konstantni tok: To pomeni, da je napetost baterije nižja od nastavljene napetosti polnilnika, vendar polnilnik vzdržuje konstantni tok polnjenja baterije.

– Polnjenje z konstantnim tokom: Ko se napetost baterije približuje nazivni napetosti in je tok polnjenja že nizek glede na nastavljeno vrednost, se preklopi v način plavajočega polnjenja (floating charge modulation). To pomeni, da je baterija napolnjena, vendar se še naprej preverja glede na padanje napetosti in se samodejno polni z izmeničnim tokom.

– Polnjenje z izmeničnim tokom: Način vzdržuje polno napolnjenost baterije.

8 stopenj polnjenja:

1. Faza: Diagnostika – analiza baterije, njenega stanja napolnjenosti in pravilnosti povezav med baterijo in polnilnikom.

2. Faza: Odstranjevanje žvepla – če polnilnik zazna žvepleno baterijo, uporabi nizko napetost in visok tok pulzirajočega polnjenja, da se žveplo odstrani iz ploščic baterije in povrne prvotna zmogljivost.

3. Faza: Analiza – preveri, ali je baterija poškodovana in ali se lahko napolni – preprečuje polnjenje poškodovane baterije.

4. Faza: Mehki zagon – če baterija ni poškodovana, se polnjenje začne s relativno nizkim tokom (pribl. 15%), ki se postopoma povečuje.

5. Faza: Osnovno polnjenje – polni z največjim tokom pri stalnem natanko določenem trenutnem ojačanju glede na stanje napolnjenosti baterije, dokler ni doseženo 80% napolnjenosti baterije.

6. Faza: Končno polnjenje – polni z zmanjšanim tokom in konstantno napetostjo do dosega 100% napolnjenosti baterije.

7. Faza: Analiza – približno 2-minutni test polnjenja baterije – če se raven napolnjenosti baterije ne zmanjša po prenehanju polnjenja, se postopek polnjenja zaključi.

8. Faza: Pulziranje – nadzoruje napetost baterije in vzdržuje optimalno napolnjenost na ravni 95–100% z impulzi polnilnega toka.

Vgrajeni varnostni sistemi:

– Zaščita pred prenapetostjo – zaščita se vklopi, če je nastavljena napetost polnjenja drugačna od zaznanega parametra.

– Diagnostična funkcija za baterijo – polnilnik neprestano spremlja stanje baterije.

– Zaščita proti pregrevanju – ko temperatura polnilnika preseže 150°C, polnjenje se ustavi. Ko se temperatura zmanjša na 80°C ali polnilnik izklopi približno 10 minut, je mogoče ponovno polniti baterijo.

– Zaščita pred kratkim stikom – ob zaznavi kratkega stika se delovanje samodejno ustavi. To bo označeno s dolgim zvočnim signalom. Dovolj je, da ponovno priključite polnilnik, pri čemer popravite priključke, in polnjenje se bo samodejno nadaljevalo.

– Zaščita pred napačno polarnostjo – če se priključki (+/-) napačno priključijo, se polnilnik opozori s prekinjenimi dolgimi zvočnimi signali. Po pravilnem priključevanju se bo polnjenje nadaljevalo.
