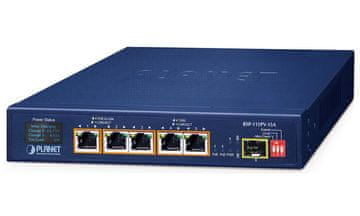

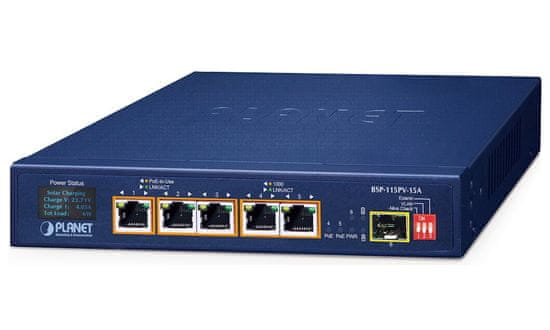

PLANET BSP-115PV-15A

Solarno stikalo PoE+ z vgrajenim krmilnikom MPPT ponuja 5× RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at (35 W/port), proračun PoE 120 W, stikalo DIP in 1× SFP 100/1000 Base-X. LCD zaslon za informacije o moči.
1× 6-pinski priključni blok (odstranljiv), nožice 1/2, 3/4 za PV (fotovoltaične) plošče + nekatere vrste generatorjev (vodni ali vetrni), nožice 5/6 za polnjenje/razreševanje baterije. PV vhod je združljiv z DC vhodom, vendar ne sme biti priključen hkrati s solarnim vhodom, da se naprava ne poškoduje. Na sprednji strani je stikalo DIP za konfiguracijo PoE in VLAN. Stikalo DIP na zadnji strani se nato uporablja za nastavitev vrste in napetosti baterije.
Zaščita ESD do 4 kV (kontakt), do 8 kV (zrak), temperaturni senzor (zaznavanje od –20 do 100 °C), zaščita IP30 (kovinsko ohišje), brez ventilatorja, namestitev na steno ali mizo, delovna temperatura od 20 do +65 °C.

Solarno stikalo PoE, ki podpira hkratno uporabo sončne (PV) in baterijske energije. Energija, pridobljena iz solarnega panela, se shranjuje v 12– ali 24-voltni bateriji. Ko sončna energija ni na voljo, se baterija uporabi za napajanje stikala in priključenih naprav.

Ta rešitev zagotavlja možnost stalnega napajanja priključenih aktivnih naprav, kot so kamere IP, stikala, pretvorniki ali enote Wi-Fi, brez odvisnosti od električnega omrežja. Aplikacija je zato primerna za zagotavljanje nadzora v parkih, gozdovih, kočah ali velikih kmetijskih in industrijskih območjih. Zaradi neprekinjenega napajanja se lahko uporablja tudi kot sredstvo za izgradnjo telekomunikacijskih točk za lokalne ponudnike interneta.

Baterija/upravljanje baterije:

• Podpira litijeve (Lithium, Li-Fe) in svinčeve (Lead-acid, Pb) baterije, možnost izbire
• Vhodna moč (PV IN): min. napetost 20–27 V DC (12V baterija), 32–45 V DC (24V baterija), maks. tok 15 A, moč do 405 W (za 12V baterijo, 675 W za 24V baterijo)
• Lahka diagnostika stanja delovanja sistema prek indikatorja LED
• Prikaz trenutnega stanja uporabe baterije
• Regulator polnjenja s sledenjem točki največje moči (MPPT)
• Zaščita pred povratnim tokom (preprečuje povratni tok električne energije v PV-panel)
• Zaščita pred prenapetostjo in povratnim tokom (za baterijo in polnilne elektrode)

ZADNJE SPECIFIKACIJE

Fizikalne lastnosti:

Priključki: 5× RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at, 1× SFP Base-X
Pamet: 2K naslovov MAC, 2,5 Mb medpomnilnik
Pasovna širina: 12 Gb/s vodilo, 8,92 Mpps operativno (64B)
Dizajn: namizni, stenska namestitev
Zaposlovanje (stikala): prek fotovoltaičnih panelov (20–45 V DC) ali baterije (12/24 V DC), skupna moč do 140 W (polna obremenitev z napajanjem PoE)
Zahtevana električna energija:
Sončna plošča: 20–27 V DC (baterija 12V), 32–45 V DC (baterija 24V)
Baterija: 12/24 V, litijska (litij, Li-Fe) in svinčevo-kislinska (svinec, Pb)
Izhodna moč: 5× PoE+ RJ-45, 6-pinski priključni blok (2× vhod za PV-panel, 1× vhod/izhod za napajanje 12/24V baterije)
Zaščita: ESD do 4 kV kontaktno, 8 kV zračno (Ethernet)
Temperatura delovanja: od –20 do +65 °C
Mere: 197 × 142 × 34 mm
Teža: 820 g

Funkcija PoE:

Skupna moč: do 120 W, 802.3af/at
Število injektorjev: 5× do 35 W Trip napajanja: Končni razpon
Napredne funkcije:

Zaščita pred motnjami med priključki (vezjem) samodejno zaznavanje napajane naprave zaznavanje dejavnosti napajane naprave, če ni odziva, jo je mogoče ponovno zagnati z izklopom napajanja (preverjanje živega PD). razširjeni način 10 Mb/s z dosegom do 250 m

Sklopnik ima ročni preklop načina:

• Preverjanje živosti - spremlja stanje priključenih naprav v realnem času, ko se naprava preneha odzivati, jo bo ponovna vzpostavitev napajanja ponovno usposobila za delovanje.

• VLAN - vrata so logično ločena med seboj, v tem načinu se lahko izognemo nezaželenim nevihtam multicast in broadcast.

• Extend - stikalo napaja naprave do razdalje 250 m z zmanjšano prepustnostjo 10 Mb/s na vrata.


---

---

---

---

---

---

---

---
