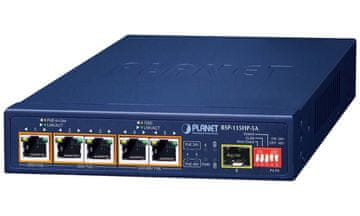

PLANET BSP-115HP-5A

Solarno stikalo za napajanje PoE z vgrajenim krmilnikom MPPT ponuja 5× RJ-45 10/100/1000 Base-T z napajanjem PoE (1× PoE++ 802.3bt, 2× 802.3at ali pasivno 24V), 65W proračun PoE, stikalo DIP za preklop načina in 1× SFP 100/1000 Base-X.
1/2 nožice za PV (fotovoltaične) plošče + nekatere vrste generatorjev (hidro ali vetrni), 3/4 nožice za enosmerno napajanje, 5/6 nožic za polnjenje/praznjenje baterij. Na sprednji strani je stikalo DIP za konfiguracijo PoE in VLAN. Stikalo DIP na zadnji strani se nato uporablja za nastavitev tipa in napetosti baterije.
Zaščita pred električnim udarom do 4 kV (kontakt), do 8 kV (zrak), temperaturni senzor (zaznavanje od –20 do +100 °C), zaščita IP30 (kovinsko ohišje), brez ventilatorja, namestitev na steno ali mizo, delovna temperatura od –20 do +65 °C.

Solarno stikalo PoE, ki podpira hkratno uporabo sončnega (PV), enosmernega in baterijskega napajanja. Energija, pridobljena iz solarnega panela, se shranjuje v 12– ali 24-voltni bateriji. Ko ni na voljo niti sončne niti enosmerne energije, se baterija uporabi za napajanje stikala in priključenih naprav.

Ta rešitev zagotavlja možnost stalnega napajanja priključenih aktivnih naprav, kot so kamere IP, stikala, pretvorniki ali enote Wi-Fi, brez odvisnosti od električnega omrežja. Aplikacija je zato primerna za zagotavljanje nadzora v parkih, gozdovih, kočah ali velikih kmetijskih in industrijskih območjih. Zaradi neprekinjenega napajanja se lahko uporablja tudi kot sredstvo za izgradnjo telekomunikacijskih točk za lokalne ponudnike interneta.

Upravljanje z baterijami/baterijami:

• Podpira litijeve (Lithium, Li-Fe) in svinčeve (Lead-acid, Pb) baterije, možnost izbire
• Vhodna napetost (PV IN): min. napetost 15–27 V DC (12V baterija), 32–45 V DC (24V baterija), maks. tok 5 A, moč do 135 W (za 12V baterijo, 225 W za 24V baterijo), podpira enosmerni tok 15–24 V (12V baterija) ali 32–36 V (24V baterija)
• krmilnik polnjenja s sledenjem točke največje moči (MPPT)
• Zaščita pred povratnim tokom (preprečuje povratni tok električnega toka v panel PV)
• Zaščita pred prenapetostjo in povratnim tokom (za baterijo in polnilne elektrode)

ZADNJE SPECIFIKACIJE

Fizikalne lastnosti:

Vhodi: 1× RJ-45 10/100/1000 Base-T s PoE++, 2× RJ-45 10/100/1000 Base-T s PoE+, 2× RJ-45 10/100/1000 Base-T s PoE+ ali 24V (pasivni), 1× SFP Base-X
Pamet: 2K naslovov MAC, 2,5 Mb medpomnilnika
Pasovna širina: 12 Gb/s vodilo, 8,92 Mpps operativno (64B)
Dizajn: namizni, stenska namestitev
Zaposlovanje (stikala): prek fotovoltaičnih panelov (15–45 V DC), baterije (12/24 V DC) ali enosmernega napajanja (pin 3/4) 15–24 V (12V baterija) ali 32–36 V (24V baterija), skupna moč do 75,6 W (polna obremenitev z napajanjem PoE)
Zahtevana moč:
Sončna plošča: 15–27 V DC (12V baterija), 32–45 V DC (24V baterija)
Baterija: 12/24 V, litijska (litij, Li-Fe) in svinčevo-kislinska (svinec, Pb)
Napajanje z enosmernim tokom: 15–24 V (12V baterije) ali 32–36 V (24V baterije)
Izhodna moč: 1× PoE++ RJ-45, 2× PoE+ RJ-45, 2× pasivni PoE ali PoE+ RJ-45, 6-pinski priključni blok (1× vhod za PV-panelo, 1× vhod/izhod za 12/24V baterijo, 1× vhod za enosmerni tok)
Zaščita: ESD do 4 kV kontaktno, 8 kV zračno (Ethernet)
Temperatura delovanja: od –20 do +65 °C
Mere: 159 × 142 × 34 mm
Teža: 690 g

Funkcija PoE:

Skupna moč: Do 65 W, 802.3af/at/bt, 802.3af/at, pasivni PoE (24 V)
Število injektorjev: 1× do 60 W, 2× do 35 W, 2× do 25 W (pri 24 V DC, pasivni PoE) ali do 35 W (pri 48 V DC, aktivni PoE)
Vrsta napajanja: Končni razpon
Napredne funkcije:

Zaščita pred motnjami med priključki (vezjem) samodejno zaznavanje napajane naprave zaznavanje dejavnosti napajane naprave, če ni odziva, jo je mogoče ponovno zagnati z izklopom napajanja (preverjanje živega PD). razširjeni način 10 Mb/s z dosegom do 250 m

Sklopnik ima ročni preklop načina:

• Preverjanje živosti - Spremlja stanje priključenih naprav v realnem času, ko se naprava preneha odzivati, jo bo ponovna vzpostavitev napajanja ponovno usposobila za delovanje.

• VLAN - Porti so logično ločeni drug od drugega, v tem načinu se lahko izognemo nezaželenim nevihtam multicast in broadcast.

• Extend - Stikalo napaja naprave do razdalje 250 m z zmanjšano prepustnostjo 10 Mb/s na vrata.

• PoE 24/48 V - Preklaplja napetost na vratih 4 in 5. Preklaplja med 24-voltnim pasivnim PoE in 48-voltnim aktivnim (PoE+ 802.3at).


---
