Predstavitev

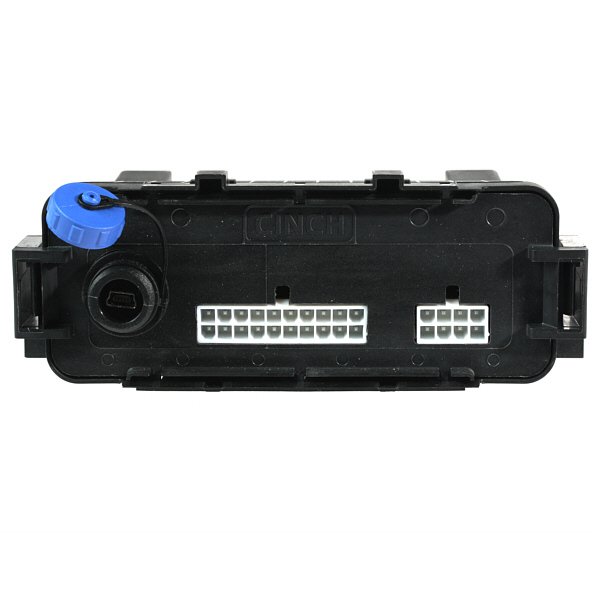

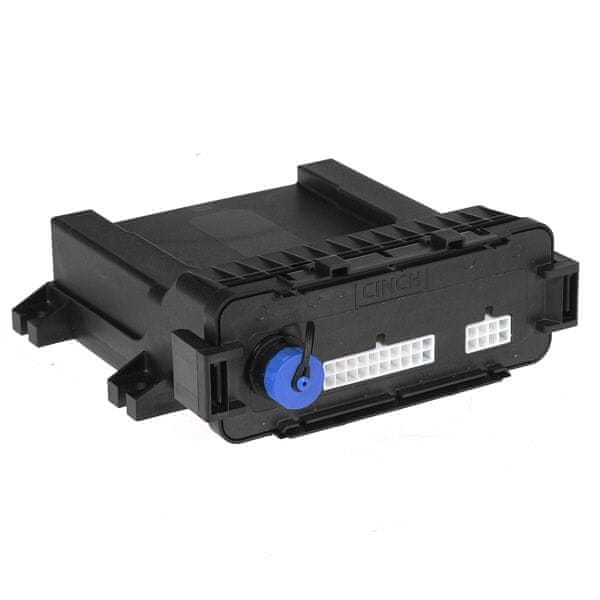

123electric BMS123SM-EM

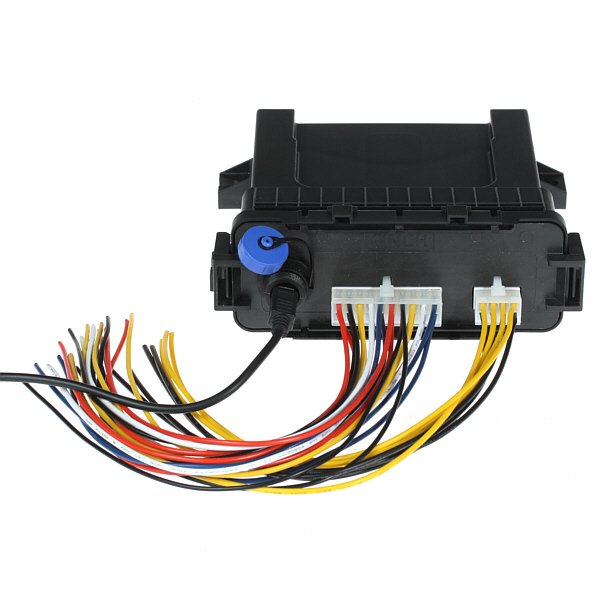

Razširjeni modul za sistem BMS123. Dobavljen s priključki Molex in kabli.
Modul dodaja naslednje funkcije:
- 4 nastavljivi releji – vklopi releje glede na čas ali pogoje.
- 2 posamezna priključka na vodilo CAN
- Upravljanje polnilnika Elcon/TC prek vmesnika vodila CAN
- Nastavitev oddajanja BMS na vodilu CAN
- Združljivost s polnilnimi postajami za električna vozila, ki uporabljajo protokol J1772/IEC 62196 – prilagodljivo polnjenje. Razširjeni modul omejuje polnilni tok na največji tok polnilne postaje/vozila.
- Krmiljenje dveh analognih merilnikov</b za prikaz nivoja goriva (stanje napolnjenosti) in trenutne porabe
- Zaznavanje izolacije – merjenje izolacijske upornosti med napajalnikom in izoliranim modulom akumulatorja
Za povezavo razširitvenega modula s ploščo BMS123 Smart OUT uporabite zvito žico. Polarnosti ni.
![](https://download.asm.cz/inshop/prod/I4WIFI/GWL/BATGWL0032/1.jpg)
Polnjenje električnih vozil
Električna vozila lahko polnite na polnilnih postajah z uporabo protokola J1772. Razširitveni modul komunicira s polnilno postajo in pridobi največji dovoljeni tok. Ta ponujeni tok se uporabi.
![](https://download.asm.cz/inshop/prod/I4WIFI/GWL/BATGWL0032/2.jpg)
Funkcija zaznavanja izolacije
Baterijski moduli, ki uporabljajo visoko napetost, morajo biti izolirani od elektronskega napajanja, tako kot 12V baterije. Pomembno je, da stalno merite to izolacijsko upornost med visokonapetostno enoto, ki jo nadzoruje sistem BMS, in napajalnikom tega razširjenega modula. To lahko storite s pregledom izolacije.
Povezava z računalnikom
Razširitveni modul je opremljen z vrati USB za priključitev naprav na računalniku, ne le v vozilu.
Programska oprema za razširitveni modul je sestavljena iz različnih funkcij:
Spremljanje
Prikazani so najpomembnejši podatki, kot so skupna napetost modula, stanje napolnjenosti in napetost posameznih celic.
Podatki BMS
Konfigurirati je treba globalne nastavitve BMS, kot so najmanjša napetost celic, največja napetost celic in temperature. Prav tako je mogoče vse podatke BMS poslati na vodilo CAN.
OPOMBA: BMS NE uporablja minimalne napetosti, maksimalne napetosti, minimalne temperature in maksimalne temperature, ki jih konfigurira modul Bluetooth.
Sporočila vodila CAN BUS
Najpomembnejše podatke BMS, kot so napetost, temperatura, nastavitve in stanje, lahko pošljete na vodilo CAN. Izberite želeno omrežje vodila CAN (1 ali 2) in vnesite začetni ID sporočila. Sistem BMS bo poslal 8 različnih sporočil za vodilo CAN. Prvo na začetnem naslovu (N), drugo N+1 itd.
![](https://download.asm.cz/inshop/prod/I4WIFI/GWL/BATGWL0032/3.jpg)
Nastavljivi releji
Štiri releje je mogoče neodvisno konfigurirati za dan v tednu, histerezo ali logično logiko. Na voljo je tudi možnost „inverznega izhoda“ relejev
Jednoduchá instalace, snadné nastavení, snadný a spolehlivý provoz.
Pokud jde o systém GWL/Power BMS123 Smart, všechny dostupné informace naleznete zde: power.tumblr.com/tagged/BMS123Smart
Řešení GWL/Power BMS123 Smart využívá pro Smart Monitoring přes komunikační protokol Bluetooth Battery.
→OSNOVNE SPECIFIKACIJE
Združljivost: sistem BMS123
Barva: črna
Rozšířený modul je dodáván s konektory a kabely Molex.
Modul přidává následující funkce do :
- 4 konfigurovatelná relé – spínání relé podle času nebo podmínek
- 2 individuální připojení sběrnice CAN
- Ovládání nabíječky Elcon/TC přes rozhraní sběrnice CAN
- Vysílání nastavení BMS na sběrnici CAN
- Kompatibilní s nabíjecími stanicemi EV pomocí protokolu J1772/IEC 62196 – adaptivní nabíjení. Rozšířený modul omezuje nabíjecí proud na maximální proud nabíjecí stanice/vozidla.
- Ovládání dvou analogových ukazatelů pro označení hladiny paliva (stavu nabití) a aktuální spotřeby
- Zjištění izolace – měření izolačního odporu mezi napájecím zdrojem a izolovaným bateriovým modulem
Použijte kroucený vodič k propojení rozšířeného modulu s OUT deskou BMS123 Smart. Není zde žádná polarita.
![em-connect](https://shop.gwl.eu/docs/web/2017/BMS123EM/EM-connect.jpg)
Nabíjení elektromobilů
Elektromobily lze nabíjet na nabíjecích stanicích pomocí protokolu J1772. Rozšířený modul komunikuje s nabíjecí stanicí a získává maximální povolený proud. Tento inzerovaný proud bude použit.
Funkce zjišťování izolace
Bateriové moduly s vysokým napětím musí být izolovány od elektronického napájení, například jako 12V baterie. Je důležité neustále měřit izolační odpor mezi vysokonapěťovou jednotkou, kterou BMS spravuje, a napájením tohoto rozšířeného modulu. To lze provést pomocí funkce zjišťování izolace.
Připojení k PC
Rozšířený modul je vybaven USB portem pro připojení zařízení na bázi PC, a to nejen ve vozidle.
Software pro rozšířený modul obsahuje různé funkce:
Sledování
Zobrazují se nejdůležitější údaje, jako je celkové napětí modulu, stav nabití a napětí jednotlivých článků.
BMS data
Je třeba nakonfigurovat globální nastavení BMS, jako je minimální napětí článku, maximální napětí článku a teploty. Také lze všechna data BMS odeslat na sběrnici CAN.
POZNÁMKA: BMS NEPOUŽÍVÁ minimální napětí, maximální napětí, minimální teplotu a maximální teplotu nakonfigurovanou modulem Bluetooth.
Zprávy sběrnice CAN BUS
Na sběrnici CAN lze odesílat nejdůležitější data BMS, jako je napětí, teploty, nastavení a stav. Vyberte požadovanou síť sběrnice CAN (1 nebo 2) a vyplňte ID počáteční zprávy. BMS odešle 8 různých zpráv sběrnice CAN. První na počáteční adrese (N), druhý N+1 atd.
Více informací naleznete v přiloženém návodu.
Konfigurovatelná relé
Čtyři relé lze nezávisle konfigurovat na den v týdnu, hysterezi nebo logiku boolean. Je také k dispozici možnost „invertovat výstup“ relé.
Rozšířený modul je dodáván s konektory a kabely Molex.
Jednoduchá instalace, snadné nastavení, snadný a spolehlivý provoz.
Ohledně systému GWL/Power BMS123 Smart si prosím přečtěte všechny dostupné informace zde: http://gwl-power.tumblr.com/…/BMS123Smart
