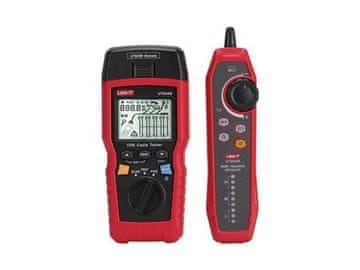

Tester kablov UT683B KIT je ročni tester kablov TDR, primeren za bakrene kable (CAT 5E, CAT 6, CAT 6A ali CAT 8), ki se uporablja za odkrivanje in diagnosticiranje stanja ožičenja zvitega para in koaksialnih kablov, odkrivanje omrežnih storitev, kratkih stikov/odprtih stikov v omrežnih kablih, delitev para, okvarjeno ožičenje itd. Uporablja se lahko tudi za ugotavljanje, ali je v omrežni napeljavi kabel PoE (modul POE), in standarda PoE (802.3AF, 802.3AT, 802.3BT). Na zaslonu lahko hkrati prikažete zemljevid žic, dolžino kabla, lokacijo prekinjenega vezja in druge informacije. Preizkuševalnik kablov odlikujejo natančnost, enostavno upravljanje in viden zaslon, zato je idealno orodje za vzdrževanje omrežnih komunikacij,

Specifikacije izdelka :

• testiranje omrežnih kablov iz zvitega para
• preizkus dolžine kabla
• TDR tehnologija
• preizkuša vrste RJ11, RJ45 in koaksialnih kablov
• način POE
• območje 500 m
• ločljivost 0,33 m
• zaščita vhoda 70 V DC
• 2,8-palčni osvetljeni zaslon LCD
• grafični vmesnik

Tehnični parametri :

Testirana vrsta kabla:

• kabel z zvitim parom
• UTP (neekraniran kabel),
• FTP (kabel, zaslonjen z aluminijasto folijo);
• SSTP (dvojno zaščiteni omrežni kabel);
• koaksialni kabel: 50?, 75?, 93?

Test dolžine kabla:

• doseg: 500 m
• oddaljenost: 0,33 m
• natančnost: ± 4 % ali 0,6 m

Odkrivanje POE:

• zaznavanje moči POE
• standard POE: 802.3AF

• Standard POE: 802.3AT

• preizkus ethernetnih vrat

• preizkus namestitve kabla
• zaščita vhoda 70 VDC
• 2,8-palčni zaslon LCD
• avtomatski izklop: približno 10 minut
• temperatura delovanja: 0 ~ 45 °C
• temperatura shranjevanja: –20~60 °C
• vlaga pri delovanju: 20~75 % relativna vlažnost
• vlaga v skladišču: 10~90 % relativne vlažnosti
• nadmorska višina ? 2000 m
• Velikost preizkuševalnika kablov TDR: 181 mm x 80 mm x 39 mm
• velikost sprejemnika: 197 mm x 48 mm x 34 mm
• teža preizkuševalnika kablov: 360 g
• teža sprejemnika: 127 g
• napajanje: 4 x alkalne baterije AAA (LR03)
