AUTOMOBILNO stikalo POE+

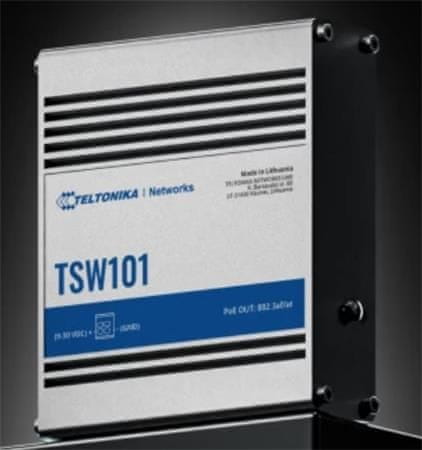

TSW101 je avtomobilsko stikalo tipa „priključi in uporabi“, zasnovano za aplikacije v vozilih. S petimi gigabitnimi ethernetnimi priključki, od tega štirimi s podporo PoE+, lahko TSW101 napaja vaše končne naprave in jih hkrati poveže z internetom. To avtomobilsko stikalo se lahko napaja iz 12– ali 24-voltnega avtomobilskega akumulatorja, zato ne potrebuje dodatnega napajanja.

Glavne prednosti:

Vključi in uporabi: konfiguracija ni potrebna
POE+: 4 vrata PoE+ s podporo za standarda 802.3af in 802.3at
GIGABITNI ETHERNET: 5 x gigabitnih ethernetnih vrat s hitrostjo do 1000 Mb/s
Industrijska zasnova: robustno aluminijasto ohišje

Tehnične specifikacije

ETHERNET

ETH: 5 x vrata ETH, 10/100/1000 Mb/s, podpira samodejno križanje MDI/MDIX

Standardi serije IEEE 802.3: 802.3i, 802.3u, 802.3ab, 802.3×, 802.3az

POE OUT

Priključki PoE: priključek 1–4

Standardi PoE: 802.3af in 802.3at alternativa B

Največja moč PoE na vrata (na PSE): 30 W

Skupni proračun moči PoE (na PSE): 60 W

Največja dolžina ethernetnega kabla: 100 m


Zmogljivost

Pasovna širina (brez blokiranja): 10 Gb/s

Izravnalna spominska rezerva: 128 KB

Velikost tabele naslovov MAC: 2K vhodnih naslovov

Podpora za Jumbo okvir: 9216 bajtov



Vir

Priključek: 2-pinska industrijska enosmerna vtičnica

Razpon vhodne napetosti: 9–30 V enosmernega toka

Razpon vhodne napetosti PoE-out: 9 – 30 V DC

Poraba energije: V mirovanju: 0,64 W / Največja: 2,31 W / Največja PoE: 62,3 W

Napajalnik: 12– ali 24-voltno napajanje iz avtomobilske baterije. Dodatno napajanje ni potrebno.


FIZIČNE RAZLIKE

Omrežje Ethernet: 5 x vrata RJ45, 10/100/1000 Mb/s

LED diode stanja: 1 x LED dioda za napajanje, 10 x LED diode stanja ETH

Napajanje: 1 × 2-pinska industrijska vtičnica za enosmerni tok

Drugo: 1 x vijak za ozemljitev


FIZIČNE SPECIFIKACIJE

Material plašča: Material ohišja: aluminij

Dimenzije (Š × V × G): 115 × 32 × 95 mm

Teža: 384 g

Možnosti namestitve: DIN-lestvica, stenska namestitev, ravna površina (za vse je potreben dodaten komplet)


OKOLJE DELOVANJA

Delovna temperatura: od –40 °C do 75 °C

Delovna vlažnost: od 10 do 90 % brez kondenzacije

stopnja zaščite pred vdorom: IP30



REGULATIVNE IN TIPSKE UGOTOVITVE

Predpisi:
CE, REACH, RoHS, WEEE

TSW101 CE

TSW101 UKCA

TSW101 FCC

TSW101 integrirano vezje

TSW101 CB

TSW101 RCM

Blagovna znamka E


EMC EMISE A IMUNITA

Standardi:

EN 55032:2015 + A11:2020 + A1:2020

EN 55035:2017 + A11:2020

ESD: EN 61000–4–2:2009

Sevalna odpornost: EN IEC 61000–4–3:2020

EFT: EN 61000–4–4:2012

Odpornost proti prenapetosti (izmenični napajalni vodi): EN 61000–4–5:2014 + A1:2017

EN: EN 61000–4–6:2014


VARNOST

Standardi:

CE: EN IEC 62368–1:2020 + A11:2020, EN IEC 62311:2020, EN 50665:2017

RCM: AS/NZS 62368.1:2022

CB: IEC 62368–1:2018
