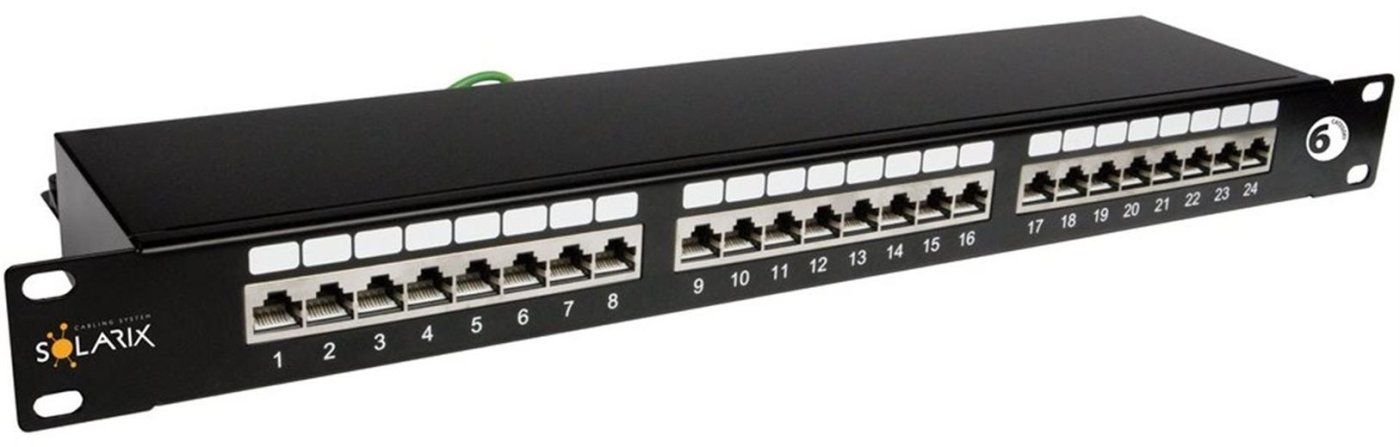

Solarix SX24–6-STP-BK je zaščitenapovezovalna plošča kategorije 6 (CAT6)za gradnjo obsežnih omrežij z zaščitenimi kabli (STP), ki ima24 priključkov RJ45 in dvojne priključke IDC 110/Krone. Ta plošča zlahka presega zahteve iz mednarodnih standardov ANSI/TIA 568, ISO/IEC 11801 in EN 50173 za ožičenje kategorije 6 in razreda E, vključno z vsemi najnovejšimi dodatki.

CAT6 deluje s pasovno širino 250 MHz in bo dosegel hitrosti prenosa do 1 GB/s z zagotovljeno funkcionalnostjo za vse standardizirane protokole do 1000BASE-TX. Čeprav je zdaj mogoče ustvariti strukturirano omrežje z uporabo brezžične tehnologije, so kabli še vedno najbolj stabilna in zanesljiva možnost.

Plošča je zasnovana tako, da je robustna in zanesljiva, zagotavlja največjo zmogljivost in omogoča enostavno namestitev. V ohišje plošče je vključena povezovalna palica za tesno prileganje in jasno razporeditev podatkovnih kablov. Patch panelu je priložena ozemljitvena žica, ki se uporablja za namestitev zaščitenih kablov. Z njo lahko zaščitene vgrajene komponente povežete neposredno z ozemljitvijo panela.

Odprava tujih presluhov

Tuji presluhi so presluhi med pari kablov v enem kabelskem snopu, na katere vplivajo razdalja posameznih kablov, frekvenca signala in velikost presluha. Večja kot je frekvenca signala, večje so vrednosti tujega presluha. Prav tako so motnje večje pri parih kablov z manjšim zasukom, do najhujših motenj signala pa sploh pride pri parih z enakim zasukom. Vendar pa so šumni prag, presluhi in dušenje pri kategoriji 6 bistveno nižji kot pri kategoriji 5E.

Podpora PoE

Velika prednost je podpora PoE, možnost napajanja prek etherneta, ki bistveno skrajša čas, porabljen za namestitev, in stroške delovanja. Tehnologija Power of Ethernet omogoča, da 1 ethernetni kabel hkrati prenaša električno energijo in podatke. S to rešitvijo boste prihranili tako vtičnice kot napajalne kable, pri čemer morate namesto 2 priključkov priključiti le 1 podatkovni priključek. PoE tako zagotavlja rezervno napajanje tudi v primeru izpada električnega omrežja v okolici naprave – osrednji vir PoE običajno napaja neprekinjeno napajanje (UPS).

Velikost 1U

Velikost plošče 1U je primerna za namestitev v 19-palčne podatkovne omare. Zaradi tega je Patch panel idealen za skrbnika omrežja , ki lahko povezovalne in usmerjevalne tokokroge uporablja za prilagodljivo spremljanje, povezovanje in preizkušanje tokokrogov ali za povezovanje posameznih uporabnikov z aktivnimi napravami, kot so stikala ali PBX-i. Največja razdalja za namestitev stalnih povezav je 90 m, do katere imate še dodatnih 10 m za morebitno zaključevanje povezovalnih kablov.

Označevanje z barvami in številkami

Stiki so na priključni ploščici označeni z barvami in številkami glede na vrsto ožičenja ter standarda T568A in T568B. Neparna številka vedno označuje polobarvni vodnik, soda številka pa popolnoma obarvan vodnik. Z označevanjem posameznih vodnikov z barvo in številko neposredno na ploščici se hitro poveča preglednost upravljanja kablov, s čimer se močno zmanjša tveganje nepravilnega ožičenja.

Glavne prednosti

• Povezovalna plošča Solarix SX24–6-STP-BK olajša organizacijo in delo s kabli
• Panel velikosti 1U je primeren za namestitev v 19-palčne podatkovne omare
• Odlična rešitev za gradnjo velikih omrežij s kabli STP
• Kljuke na zadnji strani za boljše upravljanje kablov
• Ohišje plošče vključuje vezno palico za tesno prileganje in pregledno upravljanje podatkovnih kablov
• Podpora PoE – skrajša čas namestitve in zmanjša obratovalne stroške ter zagotavlja rezervno napajanje tudi v primeru izpada električnega omrežja
• Panel je opremljen s 24 priključki RJ45 in dvojnimi priključki IDC 110/Krone
• Kontakti so barvno označeni glede na vrsto ožičenja in standard (T568A ali T568B)
• Kontakti imajo 50 μin zlato in 100 μin nikljevo prevleko – minimalna življenjska doba priključkov je 1000 povezav/odklopov
• Plošča deluje s pasovno širino 250 MHz in omogoča hitrost prenosa do 1 GB/s
• Solarix SX24–6.STP-BK brez težav izpolnjuje standard 6/Class E

Specifikacije

• Blagovna znamka.
• Model: SX24–6-STP-BK
• Namen: povezovalni panel
• Način namestitve: 482,6 mm (19 palcev)
• Velikost omare: 1U

Napajanje:

• Kategorija: CAT6
• Najvišji podprti protokol: 1000BaseT, 1000BaseTX
• Število priključkov: 24× RJ45
• Delovna frekvenca: 250 MHz
• Zaščita: Da
• Podpora PoE: Da
• Tie Bar: Da:
• Minimalna življenjska doba vrat: 1000 povezav/odklopov
• Material nekovinskih delov: FR plastika v skladu z UL94–0
• Zaščita stikov: 50 μin zlata in 100 μin niklja
• Velikost vodnika: AWG 26 – 22
• Stikalni blok: Krone 8p8c
• Minimalna življenjska doba priključka: 200 zarez
• Obrezovalna rezila: bron, zlitina P, Sn in Pb

Fizikalne lastnosti

• Temperatura skladiščenja: –40 do 70 °C
• Delovna temperatura: –10 do 60 °C
• Največja vlažnost pri delovanju: 93 %.
• Barva: črna
• Teža: 2,036 kg
• Dimenzije (Š x V x G): 48,4 × 4,4 × 13,7 cm
• Teža paketa: 2,086 kg
• Dimenzije paketa (Š x V x G): 51 × 7,5 × 15 cm

Vsebina paketa

1. 1× povezovalni panel STP Solarix SX24–6-STP-BK
