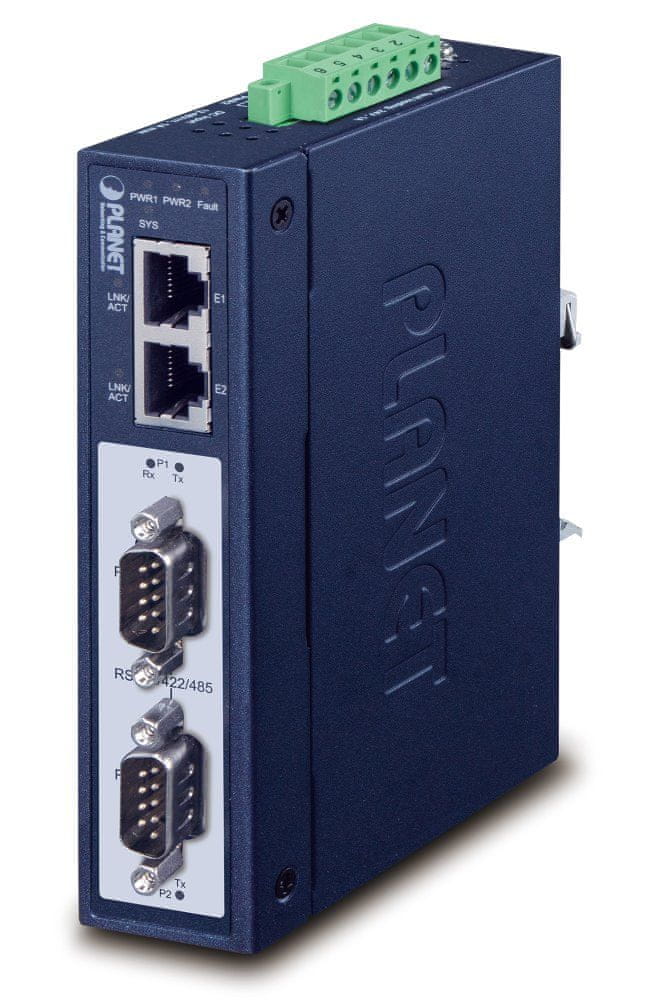

PLANET IMG-2200T

Industrijski prehod MODBUS z 2× pretvorbo protokola RS-485/422/232 (DB9) v TCP/IP. Izbirate lahko vrsto serijske komunikacije RTU/ASCII, master/slave.
Redundantno napajanje v območju 12–48 V DC, zaščita IP30, montaža na letev DIN ali steno, kovinsko ohišje, delovna temperatura -40 do +75 °C.
Prenos zaporedne komunikacije prek protokola IP se uporablja zlasti za zajem podatkov, avtomatizacijo nadzora, sisteme SCADA/HMI in nadzor kamernih sistemov. Je tudi nadomestek za fizično pretvorbo serijskega protokola v drug prenosni medij. Razširi domet serijske komunikacije praktično v nedogled.

Naprave za industrijski ethernet so zasnovane za težke delovne razmere s širokim razponom delovnih temperatur, negotovim napajanjem in pogostimi udarci, kar omogoča uporabo znane tehnologije ethernet tudi v industrijskih okoljih. Prav tako je primerna za namestitev v zunanjih ohišjih z velikimi nihanji obratovalnih temperatur (običajno brezžične aplikacije in aplikacije MAN ISP).

<img src=https://download.asm.cz/inshop/prod/Planet/IMG-2200T/edm_IMG-2200T1.jpg>

OSNOVNE SPECIFIKACIJE

Omrežne funkcije:

• Omrežje: 2 x serijski priključek DB9 (RS-485 / RS-422 / RS-232)
• 2 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX
• Upravljanje prek spleta, omrežja Telnet, orodja VCOM, SNMP v1/v2c, SNMP Trap in UNI-NMS
• Utility za samodejno odkrivanje – Planet Smart Discovery
• Indikatorji LED za diagnostiko prometa
• Pariteta: sodo, liho, nič, presledek, oznaka
• Bitna hitrost: 50 bps – 921 kb/s
• Podpora protokolom: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
• Za master do 32 podrejenih povezav TCP, za slave do 32 povezav TCP

Načini delovanja:

• RTU Master
• RTU Slave
• ASCII Master
• ASCII Slave

Ožičenje signala

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS422: Tx+, Tx-, Rx+, Rx-, GND
• RS485 (4 žice ): Tx+, Tx-, Rx+, Rx-, GND
• RS485 (2 žici): podatki A (+), podatki B (-), GND

Fizične lastnosti:

Vrata: 2 x RJ-45 LAN 10/100Base-TX, 2 x serijska vrata COM (tip DB-9) (RS-232/422/485)
Podpora MODBUS: da
Zaščita: IP30, celokovinsko ohišje
Napajanje: zunanji napajalnik DC 12–48 V, redundantno napajanje, poraba do 5,4 W (napajalnik ni vključen)
Zaščita: prenapetostna zaščita do 2 kV, ESD do 6 kV
Zaščita zaporedne linije: izolacijska zaščita 2 kV, prenapetostna zaščita 1 kV (raven 2), zaščita pred električnim udarom 15 kV
Delovna temperatura: –40 do +75 °C, vlažnost do 95 %
Dimenzije: 135 × 87,5 × 32 mm
Teža: 392 g

Industrijske lastnosti:
Naprava je odporna na padec (IEC-60068–2–32) z višine 75 cm na vse udarne dele.
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna proti preobremenitvi kratkotrajni pospešek 50 g, dolgotrajni pospešek 4 g, (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

EMC elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost multimedijske opreme

Zahteve glede odpornosti na elektromagnetno združljivost (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo visokofrekvenčna polja
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti
