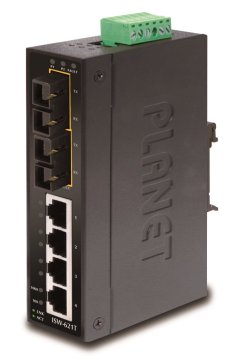

PLANET ISW-621T

6-priključno stikalo in pretvornik za industrijske aplikacije. 4 vrata 10/100Base-TX, 2 optična vrata 100Base-FX, SC priključki, multimode, 1300 nm, doseg 2 km.
Možnost redundantnega napajanja z 12–48 V DC, stopnja zaščite IP30, aluminijasto ohišje, podaljšana delovna temperatura –40 ~ 75 °C. Pritrditev na letev DIN ali neposredno na steno.

Industrijska ethernetna stikala so zasnovana za težke delovne razmere z velikim razponom delovne temperature, negotovim napajanjem in pogostimi udarci.
Stikala serije ISW je enostavno namestiti na standardno DIN-lestvico ali neposredno na steno, kar omogoča uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji obratovalnih temperatur (običajno aplikacije brezžičnih in MAN ISP).

OSNOVNE SPECIFIKACIJE

Fizične značilnosti:

Priključki: 4 x RJ-45 10/100Base-TX, 2 × 100Base-FX
Pomnilnik: 2k naslovov MAC, 1 Mb buffer
Prepustnost: 1,2 Gb/s vodilo, 0,89 Mpps (64B) operativno
Zasnova: na DIN-nivoj, za montažo na steno
Napajanje: 12–48 V DC redundantno, možna povezava z dvema različnima napajalnikoma (nista priložena), skupna poraba energije do 16 W
Zaščita: ESD do 6KV DC, EFT do 6KV DC, zaščita pred obrnjeno polariteto, priključek za napajanje na priključno sponko, namestitev na spodnji plošči (ne ovira stenske namestitve)
Delovna temperatura: –40 do 75 °C
Dimenzije: 135 × 97 × 32 mm
Teža: 442 g

Industrial Features:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vse udarne dele
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitveni pospešek 50 g kratkoročno, 4 g dolgoročno (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

EMC elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost multimedijske opreme

Zahteve glede odpornosti na elektromagnetno združljivost (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo radiofrekvenčna polja
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

<img src=http://download.asm.cz/inshop/prod/Planet/ISW-621T_ISW-621TS15_L.gif>

Pritrditev na letev DIN:

<img src=http://download.asm.cz/inshop/prod/Planet/ISW-DINrail_small.jpg>

Stenska montaža s priloženim okvirjem:

<img src=http://download.asm.cz/inshop/prod/Planet/ISW-wallmount_small.jpg>
