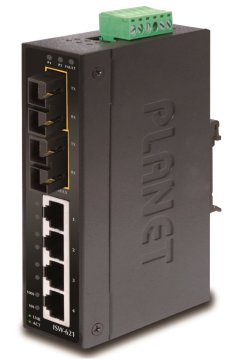

PLANET ISW-621S15

6 vratno stikalo in pretvornik za industrijske aplikacije. 4 vrata 10/100Base-TX, 2 optični vrati 100Base-FX, priključki SC, enomodni, doseg 15 km.
Redundantno napajanje v območju 12–48 V DC, zaščita IP30, aluminijasto ohišje, delovna temperatura –10 ~ 60 °C. Pritrditev na DIN letev ali neposredno na steno.
Industrijska ethernetna stikala so zasnovana za težke delovne razmere s širokim razponom delovnih temperatur, negotovim napajanjem in pogostimi udarci.
Stikala serije ISW je enostavno namestiti na standardno DIN-lestvico ali neposredno na steno in omogočajo uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno aplikacije brezžičnih in MAN ISP).

ZADNJE SPECIFIKACIJE

Fizikalne lastnosti:

Vhodi: 4 x RJ-45 10/100Base-TX, 2 × 100Base-FX
Pamet: 2k naslovov MAC, 1Mb medpomnilnik
Pasovna širina: 1,2 Gb/s vodilo, 0,89 Mpps operativno
Način zasnove: Na tirnico DIN, za namestitev na steno
Napajanje: 12–48 V DC redundantno, možen je priklop iz dveh različnih napajalnikov (niso vključeni), skupna poraba energije do 11,6 W
Zaščita: antipolarnost, priključek napajalnika na priključni sponki, lokacija na spodnji plošči (ne ovira stenske montaže)
Temperatura delovanja: –10 °C – 60 °C, vlažnost do 90 %
Mere: 135 × 97 × 32 mm
Teža: 442 g

Industrijske lastnosti:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vse udarne dele
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitev kratkotrajni pospešek 50g, dolgotrajni 4g, (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

Elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost večpredstavnostne opreme

.

EMC zahteve glede odpornosti (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo visokofrekvenčna polja, ki se širijo po vodih
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

Montaža na vodilo DIN:

<img src=https://download.asm.cz/inshop/prod/Planet/ISW-DINrail_small.jpg

Montaža na steno s priloženim okvirjem:

<img src=https://download.asm.cz/inshop/prod/Planet/ISW-wallmount_small.jpg
