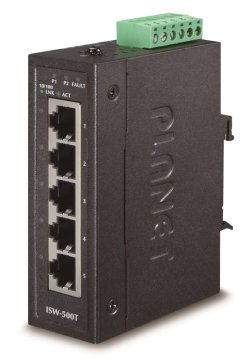

PLANET ISW-500T

5-portno 100Mbit stikalo in pretvornik za industrijske aplikacije. Redundantno napajanje DC 12–48V / AC 24V, poraba energije <2W.
Zaščita vrat ESD. Zaščita IP30, aluminijasto ohišje, podaljšana delovna temperatura –40–75 °C. Pritrditev na letev DIN ali neposredno na steno.

Industrijska ethernetna stikala so zasnovana za težke delovne razmere s širokim razponom delovne temperature, negotovim napajanjem in pogostimi udarci.
Stikala serije ISW je enostavno namestiti na standardno DIN-lestvico ali neposredno na steno, kar omogoča uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji obratovalnih temperatur (običajno aplikacije brezžičnih in MAN ISP).

OSNOVNE SPECIFIKACIJE

Fizične značilnosti:

Priključki: 5 x RJ-45 10/100BASE-TX
Pomnilnik: 1k naslovov MAC, 448Kb buffer
Prepustnost: 1 Gb/s vodilo, 0,74 Mpps (64B) operativno
Zasnova: na DIN-nivoj, za montažo na steno
Napajanje: napajanje 24 V AC z redundanco 12–48 V DC, možna povezava z dvema različnima napajalnikoma (nista priložena), skupna poraba energije do 2 W
Zaščita: ESD do 6 kV, preklopni izhod za krmiljenje releja (24V/1A) v primeru izpada napajanja, zaščita pred obrnjeno polariteto, priključek za napajanje na priključno sponko, namestitev na spodnji plošči (ne ovira stenske namestitve)
Delovna temperatura: –40 °C – 75 °C, vlažnost do 95 %
Dimenzije: 104 × 70 × 30 mm
Teža: 255 g

Industrijske lastnosti: – Vgrajen v sistem za zaščito pred onesnaženjem:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vse udarne dele.
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitev kratkotrajni pospešek 50 g, dolgotrajni pospešek 4 g, (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

EMC elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost multimedijske opreme

Zahteve glede odpornosti na elektromagnetno združljivost (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo radiofrekvenčna polja
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

---

<img src=https://download.asm.cz/inshop/prod/Planet/ISW-500T-1_L.png>

---

Pritrditev na letev DIN:

<img src=https://download.asm.cz/inshop/prod/Planet/ISW-DINrail_small.jpg>

---

Stenska montaža z uporabo priloženega okvirja:

<img src=https://download.asm.cz/inshop/prod/Planet/ISW-wallmount_small.jpg>
