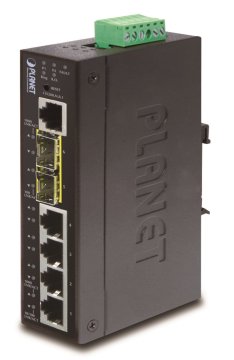

PLANET IGS-5225–4T2S

Industrijsko upravljivo stikalo L3 4× 100/1000Base-T, 2× SFP 100/1000Base-X (diagnostika SFP-DDM), Alarm-out.
Upravljanje prek spleta/SNMPv3, 255 VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP link aggregation, Port shaper, QoS, DHCP Snooping, Dynamic ARP Inspection, IP Source Guard.
Redundantno napajanje 2× DC, zaščita pred prenapetostjo ESD, zaščita IP30, delovna temperatura –40 ~ 75 °C.

Inteligentna stikala za industrijski ethernet so zasnovana za težke delovne razmere z velikim razponom delovne temperature, negotovim napajanjem in pogostimi udarci. Hkrati zagotavljajo odlične možnosti večkratnega povezovanja za doseganje robustnega povezovanja sistemov z zelo kratkim časom okrevanja.
Opremljeni so za redundanco z uporabo metode Spanning Tree (katere čas obnovitve je v sekundah in njihovih delih). Podprto je usmerjanje L3 za do 32 pravil in 8 vmesnikov VLAN.

Poleg dobro znane metode Spanning Tree (čas obnovitve je v sekundah) je IGS-5225–4T2S opremljen za redundanco z namensko funkcijo ERPS (Ethernet Ring Protection Switching), ki ima čas obnovitve in odkrivanja do 10 ms.

Stikala serije IGS omogočajo uporabo znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno aplikacije brezžičnih in MAN ISP).
Njihova velika prednost je daljši srednji čas med okvarami (MTBF)!

---

Možnost spremljanja z mobilno aplikacijo .

---

OSNOVNE SPECIFIKACIJE

Fizične značilnosti:

Vrata: 4 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS-232) zaporedna konzolna vrata.
Pomnilnik: 8k naslovov MAC, 4 Mb medpomnilnik
Prepustnost: 12 Gb/s vodilo, 8,9 Mpps (64B) operativno
Podpora za prenos: JumboFrame 9KB
Različice protokola IP: IPv4, IPv6
Oblikovanje: tirnica DIN, montaža na steno
Napajanje: 12–48 V DC, dvojno s 24 V AC, skupna poraba energije do 8,5 W (napajalnik ni vključen)
Zaščita: ESD v zraku do 8 kV, v stiku do 6 kV
Delovna temperatura: –40 do 75 °C
Dimenzije: 135 × 87 × 32 mm
Teža: 456 g

Administrativne funkcije:

Vmesnik za upravljanje: konzola, Telnet, splet, SNMP SSH, SSL, TLS, SNMP v1, v2c, v3
Nadzor dostopa: protokol ACL na podlagi IP in MAC, 123 pravil
Statično usmerjanje L3: 32 pravil, 8 vmesnikov VLAN
Filtriranje in povezovanje ACL:

IP ACL, filtriranje prometa po naslovu IP, protokolu, vratih, zastavicah TCPMAC ACL, filtriranje prometa po naslovu MAC, ID VLAN in kombinacijah prednostnih zastavic
Določanje prednosti prometa QoS: 8 ravni, določanje prednosti prometa po vratih, DSCP/TOS v paketu IP, oznake 802.1p ali 802.1Q
Nastavitveoblikovalca pristanišča od 500 Kb/s do 1000 Mb/s
Podpora VLAN:
IEEE 802.1Qdo 255 skupin VLAN, do 4094 ID-jev VLANTuneliranje Q-in-QPrivate VLAN Edge (PVE)VLAN na podlagi MACVLAN na podlagi protokolaVoice VLANMulticast VLAN RegistrationGVRP
Protokol drevesa razpetja:
Protokol STP, protokol IEEE 802.1d Spanning TreeProtokol RSTP, protokol IEEE 802.1w Rapid Spanning TreeProtokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Zrcaljenje vrat: RX, TX, RX+TX, ena proti ena
Združevanje povezav: IEEE 802.3ad LACP, do 4 skupine po 4 vrata
Večpredstavnostni IGMP: IGMP v1/ v2/ v3, do 255 skupin, podpira način poizvedovanja IGMP
Preverjanje pristnosti priključene naprave: IEEE 802.1×, avtorizacija RADIUS/TACACS+, vezava IP+MAC
DHCP Snooping: da (blokiranje tujih strežnikov DHCP)
LLDP: da (samodejno zaznavanje vrste priključene naprave)
Diagnostika kablov: da, določi dolžino kablov in morebitno razdaljo do napake

Industrijske funkcije:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vseh udarnih delih
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitveni pospešek 50 g kratkoročno, 4 g dolgoročno (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

EMC elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost multimedijske opreme

Zahteve glede odpornosti na elektromagnetno združljivost (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo radiofrekvenčna polja
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

---

---

---

---

---

---

---

---
