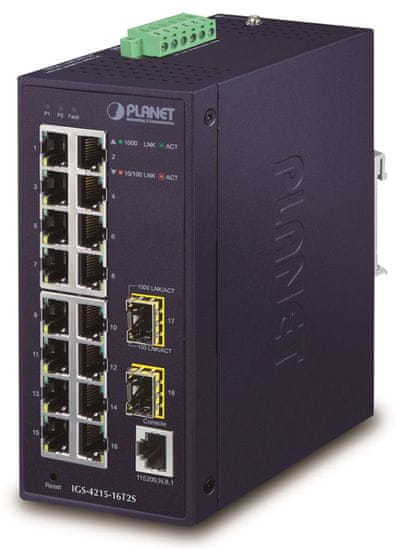

PLANET IGS-4215–16T2S

Industrijsko upravljano stikalo 16× RJ-45 10/100/1000Base-T, 2× SFP 100/1000Base-SX/LX/BX (diagnostika DDM).
Podpora za IPv4/IPv6, Web/SNMP/Telnet/konzolno upravljanje, VLAN 802.1Q, Spanning Tree, Multiple/Rapid Spanning Tree, 802.3ad LACP link aggregation, QoS, DHCP snooping, LLDP, IGMPv1/v2/v3.
Alarmni izhod ob okvari, zaščita ESD do 6 kV, ohišje IP30, aluminijasto ohišje, delovna temperatura od –40 do +75 °C, namestitev na letev DIN ali neposredno na steno, dvojno napajanje DC 12–48 V + AC 24 V.

Industrijska ethernetna stikala so zasnovana za težke delovne razmere s širokim razponom delovnih temperatur, negotovim napajanjem in pogostimi udarci. Različice serije stikal z razširjenim temperaturnim območjem.
Stikala serije IGS je enostavno namestiti na standardno stebriček DIN ali neposredno na steno in omogočajo uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno aplikacije brezžičnih in MAN ISP).

ZADNJE SPECIFIKACIJE

Fizikalne lastnosti:

Vhodi: 16 x RJ-45 10/100/1000Base-T, 2 x SFP 100/1000BASE-SX/LX/BX, 1 x RJ-45 serijska konzolna vrata
Pamet: 8k naslovov MAC, 4,1 Mb medpomnilnika
Pasovna širina: 36 Gb/s vodilo, 26,79 Mpps (64B)
Podpora prenosa: JumboFrame 10K
Različica protokola IP: IPv4, IPv6
Način izvedbe: Lestvica DIN, namestitev na steno
Napajanje: DC 12–48 V redundantno + AC 24 V, možna povezava z dvema različnima napajalnikoma (nista priložena), skupna moč do 15 W
Zaščita: ESD do 6 kV, preklopni alarmni rele (24 V/1 A) v primeru izpada primarnega napajanja, zaščita pred obrnjeno polariteto, priključek za napajanje na priključno sponko
Temperatura delovanja: –40 do +75 °C, vlažnost do 95 %
Mere: 152 × 107 × 66 mm
Teža: 813 g

Funkcije za upravljanje:

Upravljanje: konzola prek RJ-45, Telnet, splet, SNMP SSH/SSL, SNMP v1, v2c, v3
Kontrola dostopa: Protokol ACL na podlagi IP in MAC
Filtriranje in povezovanje ACL:

IP ACL, filtriranje prometa po naslovu IP, protokolu, vratih MAC ACL, filtriranje prometa po naslovu MAC, ID VLAN in kombinacijah prednostnih zastavic
Prednostno razvrščanje prometa QoS: 8 ravni, prednostno razvrščanje prometa po vratih, DSCP/IP ali 802.1p
Podpora za omrežja VLAN:
IEEE 802.1Q do 256 skupin VLAN, do 4094 identifikatorjev VLAN Tuneljenje Q-in-Q Glasovni VLAN Protokol VLAN zasebni VLAN GVRP VLAN za upravljanje
Protokol razširitvenega drevesa:
Protokol STP, IEEE 802.1d Spanning Tree protokol Protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree Protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Zrcaljenje vrat: RX, TX, RX+TX, več vrat na eno
Agregacija povezav: IEEE 802.3ad LACP in statični trunk, 8 vrat v 8 skupinah
Multicast IGMP: IGMP v1/v2/v3, podpira način poizvedovanja IGMP in filtriranje vrat
Odpiranje pristnosti priključene naprave: IEEE 802.1× (RADIUS), vezava vrat IP-MAC
DHCP Snooping: da (blokiranje tujih strežnikov DHCP)
LLDP: da (samodejno zaznavanje vrste priključenih naprav)
Diagnostika ožičenja: da

Industrijske funkcije:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vseh udarnih delih
Naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitev kratkotrajni pospešek 50g, dolgotrajni 4g, (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

Elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost večpredstavnostne opreme

.

EMC zahteve glede odpornosti (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo visokofrekvenčna polja, ki se širijo po vodih
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

---

---

---

---

---

---

---

---

---
