Predstavitev

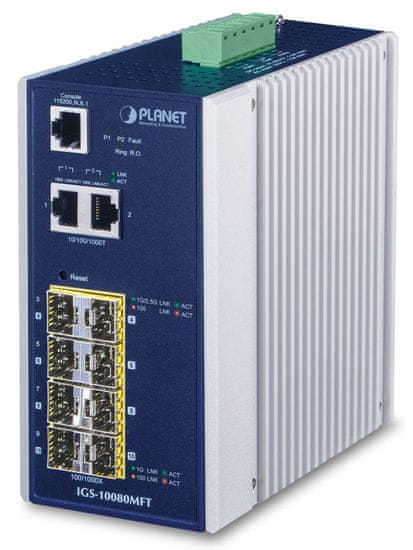

PLANET IGS-10080MFT
Industrijsko upravljivo stikalo in pretvornik 2× SFP 100/1000/2500 Base-X, 6× SFP 100/1000 Base-X, 2× RJ-45 10/100/1000 Base-T, podpora IPv6.
Upravljanje prek spleta/SNMPv3, 255 omrežij VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, agregacija povezav 802.3ad LACP, Port shaper, QoS, DHCP snoopinp, LLDP, ERPS Ring (ITU-T G.8032), MODBUS in 1588 v2 PTP (Precision Time Protocol).
Redundantno napajanje v območju 12–48 V DC ali 24 V AC, zaščita IP30, aluminijasto ohišje, delovna temperatura –40 ~ 75 °C.
Diagnostika napeljave. Zaščita pred prenapetostjo ESD+EFT za vrata LAN in napajanje do 6 kV. Pritrditev na letev DIN ali neposredna pritrditev na steno.
Inteligentna stikala za industrijski ethernet so zasnovana za težke delovne razmere z velikim razponom delovne temperature, negotovim napajanjem in pogostimi udarci. Hkrati zagotavljajo odlične možnosti večkratnega povezovanja za doseganje robustnega povezovanja sistemov z zelo nizkimi časi obnovitve.
IGS-10080MFT je primeren za gradnjo omrežij FTTH ali pa ga je mogoče uporabiti za povezovanje končnih naprav v tehnično in operativno zahtevnih okoljih po optični poti. Opremljen je tudi za redundanco, poleg dobro znane metode Spanning Tree (katere čas obnovitve je v sekundah) še posebej s specializirano funkcijo „Redundant ring“, ki ima čas obnovitve in iskanja nove poti do 300 ms.
Stikala serije IGS je enostavno namestiti na standardno DIN-lestvico ali neposredno na steno in omogočajo uporabo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno aplikacije brezžičnih in MAN ISP).
OSNOVNE SPECIFIKACIJE
Fizične značilnosti:
Priključki: 2× SFP 100/1000/2500 Base-X, 6× SFP 100/1000 Base-X, 2× RJ-45 10/100/1000 Base-T
Pomnilnik: 8k naslovov MAC
Prepustnost: 26 Gb/s vodilo, 19,3 Mpps (64B) operativno
Podpora za prenos: JumboFrame 9KB
Različice protokola IP: IPv4, IPv6
Oblikovanje: tirnica DIN, montaža na steno
Napajanje: izmenično 24 V ali enosmerno 12–48 V redundantno, možen priključek iz dveh različnih napajalnikov (niso vključeni), skupna poraba energije do 13,92 W
Zaščita: ESD do 6 kV, EFT do 6 kV, zaščita pred obrnjeno polariteto, priključek napajanja na priključno sponko, namestitev na spodnji plošči (ne ovira stenske namestitve), preklopni alarmni rele (24 V/1 A) v primeru izpada primarnega napajanja
Delovna temperatura: –40 do 75 °C
Dimenzije: 152 × 107,3 × 76,8 mm
Teža: 1036 g
Upravne funkcije:
Funkcije: upravljanje: Upravljanje: Telnet, splet, SNMP SSH/SSL, SNMP v1, v2c, v3
Nadzor dostopa: protokol ACL na podlagi IP in MAC, 256 pravil
Filtriranje in povezovanje ACL:
Določanje prednosti prometa QoS: 8 ravni, določanje prednosti prometa po vratih, DSCP v paketu IP, oznake 802.1p ali 802.1Q
Nastavitve zazmanjševanje hitrosti navratih od 500 Kb do 1000 Mb/s
Podpora VLAN:
IEEE 802.1Qdo 255 skupin VLAN, do 4095 ID-jev VLANTuneliranje Q-in-QZasebni VLANVLAN na podlagi MACVLAN na podlagi protokolaGlasovni VLANRegistracija večpredstavnostnih VLAN
Protokol Spanning Tree:
Protokol STP, protokol IEEE 802.1d Spanning TreeProtokol RSTP, protokol IEEE 802.1w Rapid Spanning TreeProtokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Zrcaljenje vrat: RX, TX, RX+TX, ena proti ena
Združevanje povezav: IEEE 802.3ad LACP, do 5 skupin po 10 vrat
Večpredstavnostni IGMP: IGMP v1/ v2/ v3, do 255 skupin, podpira način poizvedovanja IGMP
Preverjanje pristnosti priključene naprave: IEEE 802.1×, RADIUS, vezava IP/MAC
DHCP Snooping: da (blokiranje tujih strežnikov DHCP)
LLDP: da (samodejno zaznavanje vrste priključene naprave)
Diagnostika kablov: da, določi dolžino kablov in morebitno razdaljo do napake
Industrijske funkcije:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vseh udarnih delih
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitveni pospešek 50 g kratkoročno, 4 g dolgoročno (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950
EMC elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost multimedijske opreme
Zahteve glede odpornosti na elektromagnetno združljivost (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo radiofrekvenčna polja
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti
Pritrditev na letev DIN:
S priloženim okvirjem se lahko pritrdi na steno:
