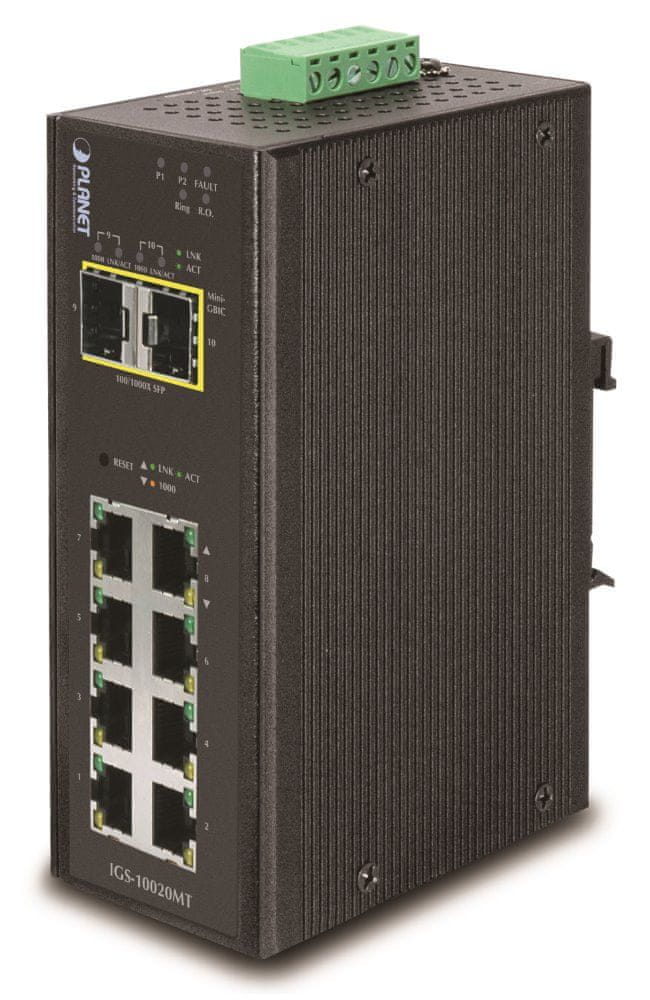

PLANET IGS-10020MT

Industrijsko upravljano stikalo in pretvornik 8× 10/100/1000Base-T, 2× SFP 100/1000Base-X, podpora IPv6.
Upravljanje prek spleta/SNMPv3, 255 VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP link aggregation, Port shaper, QoS, DHCP snooping, LLDP.
Redundantno napajanje v območju 12–48 V DC, zaščita IP30, aluminijasto ohišje, delovna temperatura od –40 do +75 °C.
Diagnostika kablov. Zaščita pred prenapetostjo ESD do 6 kV. Pritrditev na letev DIN ali neposredno na steno.

Inteligentna stikala za industrijski ethernet so zasnovana za težke delovne razmere z velikim razponom delovne temperature, negotovim napajanjem in pogostimi udarci. Hkrati zagotavljajo odlične možnosti večkratnega povezovanja za doseganje robustnega povezovanja sistemov z zelo kratkimi obnovitvenimi časi.
Stikala serije IGS je enostavno namestiti na standardno DIN-lestvico ali neposredno na steno, kar omogoča uvedbo dobro znane tehnologije Ethernet tudi v industrijskih okoljih. Prav tako so primerna za namestitev v zunanja ohišja z velikimi nihanji delovnih temperatur (običajno aplikacije brezžičnih in MAN ISP).

IGS-10020MT je poleg znane metode Spanning Tree (katere čas obnovitve je nekaj sekund) opremljen za redundanco, zlasti z namensko funkcijo „Redundant ring“, katere čas obnovitve in odkrivanja nove poti je do 10 ms.

---

Možnost spremljanja z mobilno aplikacijo .

---

OSNOVNE SPECIFIKACIJE

Fizične značilnosti:

Priključki: 8 x RJ-45 10/100/1000Base-T, 2 x SFP 1000BASE-SX/LX/BX
Pomnilnik: 8k naslovov MAC, 512 kB medpomnilnika
Prepustnost: 20 Gb/s vodilo, 14,8 Mpps operativno
Podpora za prenos: JumboFrame 9 KB
Različice protokola IP: IPv4, IPv6
Oblikovanje: tirnica DIN, montaža na steno
Napajanje: redundantno, 24 V AC ali 12–48 V DC, možen priključek iz dveh različnih napajalnikov (niso vključeni), skupna poraba do 10 W
Zaščita: ESD do 6 kV, priključek napajanja na priključni blok, preklopni alarmni rele (24 V/1 A) v primeru izpada primarnega napajanja
Delovna temperatura: –40 do 75 °C
Dimenzije: 135 × 87,8 × 56 mm
Teža: 720 g

Administrativne funkcije:

Funkcije: upravljanje: Vmesnik: Telnet, splet, SNMP SSH, TLS, SNMP v1, v2c, v3
Nadzor dostopa: protokol ACL na podlagi IP in MAC, 123 pravil
Statično usmerjanje L3: 32 pravil, 8 vmesnikov VLAN
Filtriranje in povezovanje ACL:

IP ACL, filtriranje prometa po naslovu IP, protokolu, vratih, zastavicah TCPMAC ACL, filtriranje prometa po naslovu MAC, ID VLAN in kombinacijah prednostnih zastavic
Določanje prednosti prometa QoS: 8 ravni, določanje prednosti prometa po vratih, DSCP/TOS v paketu IP, oznake 802.1p ali 802.1Q
Nastavitveoblikovalca pristanišča od 500 Kb/s do 80 Mb/s
Podpora VLAN:
IEEE 802.1Qdo 255 skupin VLAN, do 4095 ID-jev VLANTuneliranje Q-in-QPrivate VLAN Edge (PVE)VLAN na podlagi MACVLAN na podlagi protokolaVoice VLANMulticast VLAN Registration
Protokol Spanning Tree:
Protokol STP, protokol IEEE 802.1d Spanning TreeProtokol RSTP, protokol IEEE 802.1w Rapid Spanning TreeProtokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Zrcaljenje vrat: RX, TX, RX+TX, mnogo do enega
Združevanje povezav: IEEE 802.3ad LACP, do 5 skupin po 10 vrat
Večpredstavnostni IGMP: IGMP v1/ v2/ v3, do 255 skupin, podpira način poizvedovanja IGMP
Preverjanje pristnosti priključene naprave: IEEE 802.1×, RADIUS, TACACS+
DHCP Snooping: da (blokiranje tujih strežnikov DHCP)
LLDP: da (samodejno zaznavanje vrste priključene naprave)
Diagnostika kablov: da, določi dolžino kablov in morebitno razdaljo do napake

Industrijske funkcije:
Naprava je odporna na padce (IEC-60068–2–32) z višine 75 cm na vseh udarnih delih
naprava je odporna na vibracije (IEC-60068–2–6)
naprava je odporna na preobremenitveni pospešek 50 g kratkoročno, 4 g dolgoročno (IEC-60068–2–27)
električna varnost v skladu s standardom CE EN-60950

EMC elektronska združljivost (EMI):
EN 55032:2015+AC 2016 – Elektromagnetna združljivost multimedijske opreme

Zahteve glede odpornosti na elektromagnetno združljivost (EMS) :
EN 55024 A1:2015 – Oprema za informacijsko tehnologijo
EN 55035:2017 – Elektromagnetna združljivost multimedijske opreme
EN 61000–4–2:2008 – Elektrostatična razelektritev ESD
EN 61000–4–3 A2:2010 – Izsevana visokofrekvenčna elektromagnetna polja
EN 61000–4–4:2012 – Hitri električni prehodni pojavi/skupine impulzov EFT
EN 61000–4–5:2014 – Udarni impulz in prenapetost
EN 61000–4–6:2013 – Odpornost proti motnjam, ki jih povzročajo radiofrekvenčna polja
EN 61000–4–8:2009 – Magnetna polja omrežne frekvence
EN 61000–4–11:2004 – Kratkotrajni padci napetosti, kratkotrajne prekinitve in počasne spremembe napetosti

---

---

---

---

---

---

Vgradnja na DIN-lestvico:

---

S priloženim okvirjem se lahko pritrdi na steno:
