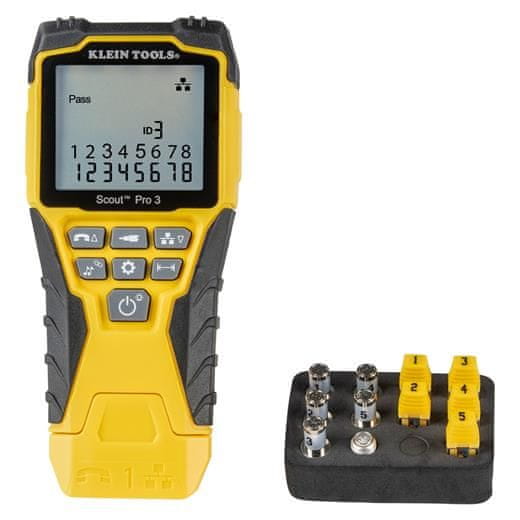

Prenosni preizkuševalnik Klein Tools VDV Scout Pro 3 uporabite za glasovne, podatkovne in video kable. Z njim lahko izmerite dolžino kabla, preizkusite zaslon, opravite preizkus vozlišča/preklopnika in prepoznate več lokacij hkrati. Ugotovljene vrednosti so prikazane na osvetljenem zaslonu LCD.

Glavne prednosti

• Enostavno izmeri dolžino kabla do 610 m
• Preverite pravilnost telefonskih, podatkovnih in video povezav
• Identifikacija pravilnih vrat v aktivnem omrežju
• Prepoznavanje kablov z uporabo enot LanMap in CoaxMap
• Jasen osvetljen zaslon LCD
• Priročna opozorila ob zaznavi zaščite
• Indikacija nizke napetosti baterije

Preverjanje pravilne povezave

Z orodji Klein Tools lahko preizkusite in preverite pravilno telefonsko (RJ11/12), podatkovno (priključek RJ45) in video povezavo (koaksialni priključek F). Vsi rezultati na zaslonu so jasni in pregledni. Poleg tega se na zaslonu prikažejo hitro, zato vam nanje ni treba dolgo čakati. Če zazna prekinjen, kratek, slabo povezan ali neparen kabel, vas o tem stanju vedno obvesti.

Merjenje dolžine kabla

Poleg preizkušanja povezav lahko s preizkuševalnikom Klein Tools izmerite tudi dolžino kabla do 610 m. Vključuje tudi tonski generator. Z njim lahko iščete žice v napeljavi. Za to je potrebna sonda VDV500–123 (ni priložena).

Način utripanja vozlišča/spojke

S funkcijo Hub Blink prepoznajte aktivna omrežna vrata na stikalu, vozlišču ali usmerjevalniku. Preneseni signal prižge LED diodo na ustreznih vratih. Tako lahko napravo lažje priključite na ustrezna vrata.

Enostavno prepoznavanje kablov

Enoti LanMap in CoaxMap prepoznata kable s pomočjo identifikatorjev, ki so priloženi v paketu – 5 kosov priključkov RJ45 in 5 kosov priključkov F. Enota LanMap se lahko orientira po podatkovnem kablu, medtem ko se enota CoaxMap orientira po koaksialnem kablu.

Praktično opozorilo

Merilnik Klein Tools vas bo opozoril, če bo zaznal zaščito. Opozori vas tudi na napetost na vodu. Merilnik je opremljen tudi z indikatorjem izpraznjene baterije in mapirnikom, ki se vstavi v ohišje instrumenta.

Specifikacije

• Blagovna znamka.
• Model: Tester za merjenje električnega toka: VDV Scout Pro 3 Lan Tester Kit
• Namen: merilni instrument
• Vrste kablov: zaščiteni/nezaščiteni; Cat7a, Cat7, Cat6a, Cat6, Cat5e, Cat3, koaksialni
• Merjenje dolžine kabla: kapacitivna metoda
• Območje merjenja dolžine: od 0,5 m do 610 m
• Natančnost merjenja dolžine: 5 %.
• Dolžinska konstanta – območje: 33pF/m do 132pF/m
• Napetostna zaščita: največja napetost med nožicami brez poškodb
• Konektor RJ: 66 V DC ali 55 V AC
• priključek F: 66V DC ali 55V AC

Lastnosti in oprema

• Testni kabli za prenos govora, podatkov in videa
• Odkrivanje kratkih stikov, prekinitev, prekrižanih žic, križanj in odklopov
• Identifikatorji kablov
• Merjenje dolžine žice
• generator tonov
• Zelo velik črno-beli zaslon
• Način utripanja vozlišča/spojke
• Samodejni izklop

Prikazovalnik

• Zaslon: LCD
• Osvetlitev ozadja: da
• Vrednosti prikaza: dolžina kabla, priključki, ID kabla, rezultati testiranja

Napajanje

• Baterija: alkalna 9V
• Življenjska doba baterije v načinu pripravljenosti: 4 leta
• Življenjska doba baterije v aktivnem načinu: 50 ur (brez osvetlitve LCD-zaslona)

Fizični parametri

• Delovna temperatura: od 0 do 50 °C
• Temperatura shranjevanja: –20 do 60 °C
• Delovna vlažnost: od 10 % do 90 % brez kondenzacije
• Teža: 11 oz (312 g) z baterijo in sprejemnikom z zemljevidom
• Dimenzije: 6,5" x 3" x 1,6" (16,5 × 7,6 × 4,1 cm)

Vsebina paketa

1. 1× merilna naprava
2. 1× sprejemnik-mapper #1
3. 5× sprejemnik – identifikator RJ45 LanMap
4. 5× sprejemnik – identifikator priključka F CoaxMap
5. 1× 9V baterija
