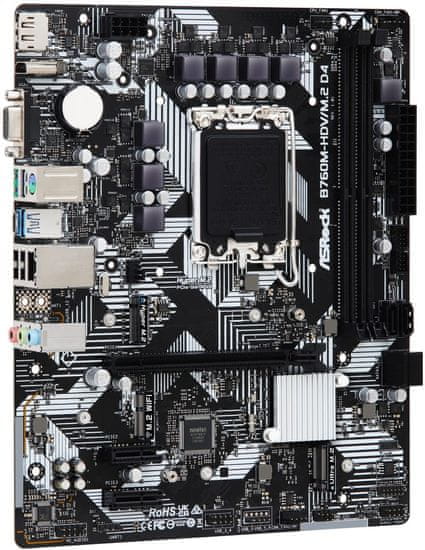

ASRock B760M-HDV/M.2 D4

Plošča je opremljena z grafičnimi izhodi za uporabo s procesorji z integriranim grafičnim jedrom. Matična plošča ne vključuje grafične kartice in brez uporabe ustreznega procesorja ti izhodi ne bodo delovali.

PROCESOR
Podpora 12. in 13. generaciji procesorjev Intel Core/ Pentium/ Celeron (vtičnica LGA1700)

Chipset
Intel B760

Pomnilnik
2× reža za pomnilnik DDR4, podpora do 64 GB
Podpora za DDR4 do 5333+ (OC) MHz
Dvokanalna arhitektura pomnilnika
Podpora brez predpomnilnika ECC, brez predpomnilnika
Podpora ECC, brez predpomnilnika (način brez ECC)
Podpora za Intel Extreme Memory Profile (XMP) 2.0

Reže
Intelov procesor
1× reža PCIe 4.0 x16
Intelov čipovski nabor B760
2× reža PCIe 3.0 x1

Grafična kartica
1× vrata HDMI, ki podpirajo največjo ločljivost 4K pri 60 Hz
1× vrata DisplayPort, podpirajo največjo ločljivost 8K pri 60 Hz, 5K pri 120 Hz
1× vrata VGA, ki podpirajo največjo ločljivost Full HD pri 60 Hz

Pomnilnik
Intelov procesor
1× reža Hyper M.2, M Key, za pogone 2260/2280 (način PCIe 4.0 x4)
Intelov čipovski nabor B760
1× reža Ultra M.2, M Key, za pogone 2260/2280 (način SATA in PCIe 3.0 x4)
4× vrata SATA 6 Gb/s
Podpora RAID 0, RAID 1, RAID 5 in RAID 10 za pogone SATA
Podpora za Intelovo napravo za upravljanje glasnosti (VMD)

USB
1× vrata USB 3.2 Gen1 (USB 3.0) tipa C na zadnji plošči
5× vrata USB 3.2 Gen1 (USB 3.0) (3 vrata na zadnji plošči, 2 vrata dostopna prek notranjega priključka USB)
5× vrata USB 2.0 (2 vrata na zadnji plošči, 3 vrata so dostopna prek notranjih priključkov USB)

Zvok
Kodek Realtek ALC887/897
7,1-kanalni zvok visoke ločljivosti

LAN
1× Realtek 8111H Gigabitni krmilnik LAN

Notranji priključki
1× 24-pinski glavni napajalni priključek ATX
1× 8-pinski 12V priključek za napajanje
1× 4-pinski priključek za ventilator procesorja
1× 4-pinski priključek za procesorski ventilator/črpalko za vodno hlajenje
2× 4-pinski priključek ventilatorja ohišja/črpalke za vodno hlajenje
2× reža M.2, ključ M
1× reža M.2, ključ E za modul Wi-Fi (ni vključen)
4× priključek SATA 6 Gb/s
2× priključek USB 2.0 (podpira 3× vrata USB 2.0)
1× priključek USB 3.2 Gen1 (USB 3.0) (podpira 2× vrata USB 3.2 Gen1)
1× priključek SPI TPM
1× priključek za zvočnik in zaznavanje odprtega ohišja
1× zvočni priključek na sprednji plošči

Priključki na zadnji plošči
1× kombinirani priključek za tipkovnico in miško PS/2
1× HDMI
1× DisplayPort
1× VGA
1× USB 3.2 Gen1 (USB 3.0) Type-C
3× USB 3.2 Gen1 (USB 3.0) tip A
2× USB 2.0
1× RJ-45
3× avdio priključek

Dimenzije
24,4 × 20,1 cm
Format Micro ATX
