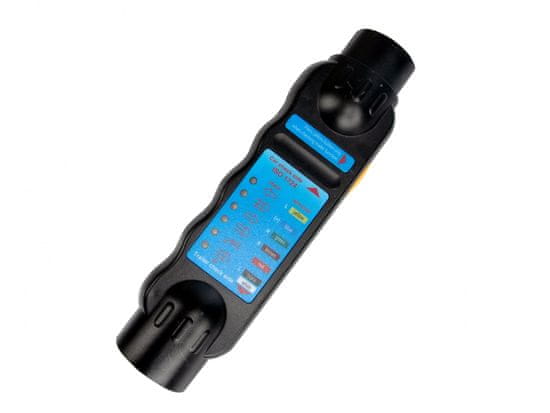

Tester ožičenja TZ, 7pinski, 12V, Multipa
S testerjem LED lahko preverite vse funkcije osvetlitve vozila in prikolice – vtičnice in vtiče. Indikator LED prikazuje morebitne problematične povezave. Preizkuša vse 7-polne vtičnice in konektorje ter z uporabo adapterjev (niso vključeni) vse 13-polne vtičnice in konektorje v 7-polni funkciji. Napaja se z baterijo 9 V (ni vključena).
Navodila za uporabo:
V tester vstavite eno baterijo 9 V (ni priložena) in se prepričajte, da je polariteta pravilna. Tester priključite v vtičnico ali vtič prikolice in ocenite odčitke.
Merjenje vtiča prikolice:
Za meritve je treba zagotoviti, da imajo vse luči v prikolici delujoče žarnice. Priključite vtič v preizkuševalnik in pritisnite rumeni gumb na strani naprave. Če je vse v redu, se prižgejo vse diode LED. Vsaka dioda LED označuje delovanje enega električnega tokokroga. Če se dioda LED ne prižge, je lahko vzrok za to okvarjena napeljava, pretrgana žica ali pokvarjena žarnica. Če ne sveti nobena od diod LED, je žica –12 V (okvir) verjetno pretrgana ali pa je baterija v instrumentu prazna.
Merjenje vlečne vtičnice vozila:
Prižgite luči avtomobila in vklopite smernike. Tester priključite v vtičnico vlečne naprave v avtomobilu in pritisnite rumeni gumb na strani naprave. Luči LED kažejo, katere luči so vklopljene in se pravilno prenašajo v vtičnico vlečnega nosilca. Če nobena od diod LED ne sveti, je verjetno, da je žica –12 V (okvir) pretrgana ali da ni prižgana nobena luč vozila.
Opozorilo:
Tega preizkuševalnika ni mogoče uporabiti za vtičnice vlečne kljuke, ki imajo lastno krmilno enoto (CANBUS). Preizkuševalnika nikoli ne vklapljajte v vtičnico vlečne kljuke in prikolice hkrati. Prikolico in vlečni nosilec vedno merite ločeno.
