Gonilnik Tinycontrol LAN v3.8 (LANKON-008)

Gonilnik LAN z relejem je preprosta, vsestranska in cenovno ugodna naprava za krmiljenje izhodov na podlagi informacij iz različnih senzorjev. Služi kot spletni strežnik, ki prikazuje različne vrste senzorjev in omogoča oddaljeno upravljanje izhodov.
Poleg tega je mogoče programirati dogodke in ustrezna dejanja za izpolnitev pogojev na katerem koli od senzorjev. Načrtovalnik, ki omogoča vklop/izklop naprave ob določenem času ali za določeno časovno obdobje, je lahko uporaben za številne aplikacije. Na voljo je tudi izhod PWM za krmiljenje razsvetljave ali električnega motorja.

Nova različica HW 3.8 – aktivno napajanje PoE (802.3af), barvno označeni priključki, zaščita pred napetostmi napajanja nad 57 V, vgrajen RTS (baterija), odjemalec DHCP, ki deluje v privzetem FW (sprememba IP ni potrebna).

Različica HW 3.7 – Izboljšan proizvodni proces za večjo stabilnost in boljšo funkcionalnost.

Glavne spremembe v primerjavi z različico V2:

• Novi analogni vhodi, npr. za merjenje toka z uporabo tokovnega transformatorja.
• Vmesnik UART za priključitev zunanjih modulov (ZigBee, Wi-Fi, Z-wave, LoRaWAN, SigFox itd.)
• Kombinacija več vhodnih stanj z izhodnim odzivom
• Najsodobnejše konfiguracijsko okolje z dvema nivojema prijave (administrator in uporabnik)
• Možnost nastavitve v angleščini

Primeri uporabe:

• Samodejno krmiljenje ogrevanja, ko temperatura pade ali se dvigne izven nastavljene meje.
• Vklop/izklop luči ali drugih naprav
• Celovito spremljanje/nadzor sončne elektrarne – napetost baterije, napetost in tok iz fotovoltaičnih panelov, moč in proizvodnja iz inverterja, preklapljanje naprav glede na intenzivnost bleščanja panelov itd.
• Nadzor namakanja/zaznavanje poplav
• Varnost na podlagi senzorja PIR ali zaznavanja odprtih vrat/oken
• Daljinsko spremljanje solarnih krmilnikov EPsolar, povezanih prek vodila modbus LAN krmilnika (od različice vdelane programske opreme v1.24). Krmilnik je mogoče povezati prek pretvornika (opis napeljave v dodatku).

Osnovne značilnosti:

• Merjenje napetosti od 1 mV do 33 V, enosmernega toka, izmeničnega toka (dodatni senzorji), termočlenov, senzorjev razdalje, fotorezistorjev za merjenje svetlobe in številnih drugih. (12-bitni pretvornik)
• 2 analogna vhoda do 3,3 V – za merjenje enosmerne napetosti in toka (dodatni senzorji)
• 1žični in I2C vhod – 4× DS18B20 temperaturni senzorji in 3× I2C senzor, npr. AM2320
• 4 logični vhodi
• 1 rele (NC, NO, C)
• 1 tranzistorski izhod, zagotavlja napajalno napetost na izhodu, za krmiljenje naprav s porabo toka do 1 A
• 4 tranzistorski (OC) izhodi za preklapljanje relejev
• 4 izhodi PWM (od 50 Hz do 100 kHz)
• Vmesnik UART za komunikacijo z zunanjimi napravami prek serijskih vrat
• Programska podpora za senzorje kakovosti zraka (PM) , CO2 in pretvornike Duralux na vmesniku UART
• Sodelovanje s komunikacijskimi moduli, kot so LoRa, in številni drugi
• Meritve temperature in napajalne napetosti na plošči
• Sodoben in priročen spletni vmesnik, podpora java skriptom
• Možnost nalaganja lastnih spletnih strani
• Možnost konfiguriranja lastne plošče, nalaganja lastnih nastavitev ozadja in prikazovanja potrebnih podatkov ali gumbov
• Prijava kot skrbnik – konfiguracija ali kot uporabnik – ogled statusov
• Logične operacije AND, OR, NAND, NOR, XOR z vhodi in dogodki
• SNMP, HTTP GET/POST,
• Naprava za daljinsko upravljanje izhodov
• Brezžični nadzor naprave z

OSNOVNE SPECIFIKACIJE

Napajalna napetost: 8–55 V
Vhodna moč : 1 W
PoE: da, aktivni 802.3af
Vmesnik : 100 Mb/s Ethernet
Rele : 10 A, 125 VAC
Delovna temperatura : od –20 do +85 °C
Dimenzije : 67 × 57 × 48 mm
Teža: 50 g

HW različica 3.8 – Aktivno napajanje PoE (802.3af), barvno označeni priključki, zaščita pred napajalnimi napetostmi nad 57 V, vgrajen RTS (baterija), odjemalec DHCP deluje v privzetem FW (sprememba IP ni potrebna).

Od različice strojne opreme 3.7 je vmesnik MODBUS RS485 razdeljen na dodatne priključke, tako da je mogoče uporabljati senzorje UART in MODBUS (npr. merilniki SDM72 in SDM120M).

V novi vdelani programski opremi (v1.24) za gonilnik LAN je bila dodana funkcija za daljinsko spremljanje solarnih krmilnikov EPsolar, ki so povezani prek modbusa gonilnika LAN.

V priloženih dokumentih/ datotekah najdete tudi beta testno različico vdelane programske opreme za priključke omejevalnika inverterja, ki jo najdete pod kodami SOPGWL0040, SOPGWL0030 in SOPGWL0042.

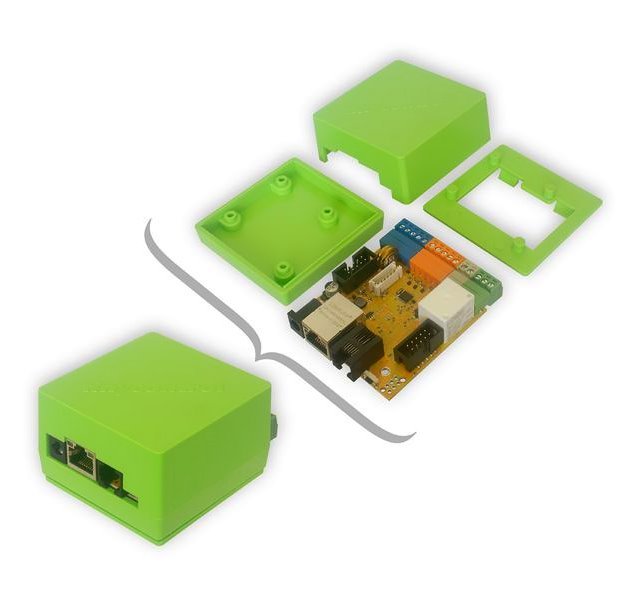

Gonilnik LAN je dobavljen v škatli za namestitev na DIN-nivojsko letev brez napajanja.

Napajanje je mogoče na dva načina – s klasičnim napajalnikom vtičnice ali z injektorjem PoE.

Za primere uporabe in dodatne informacije se obrnite na tehnično podporo.

Proizvajalec zagotavlja storitev v oblaku MQTT za prikaz stanja in nadzor prek interneta. S to storitvijo je mogoče preklapljati izhode ali spremljati stanja gonilnikov LAN v lokalnem omrežju brez vzpostavitve usmerjanja, vendar delovanja storitve ni mogoče zagotoviti. Če se uporablja storitev , se lahko uporablja tudi mobilna aplikacija. Na voljo je za naprave s sistemom Android in omogoča upravljanje izhodov ter spremljanje stanja in vrednosti vhodov preprosto prek telefona.
