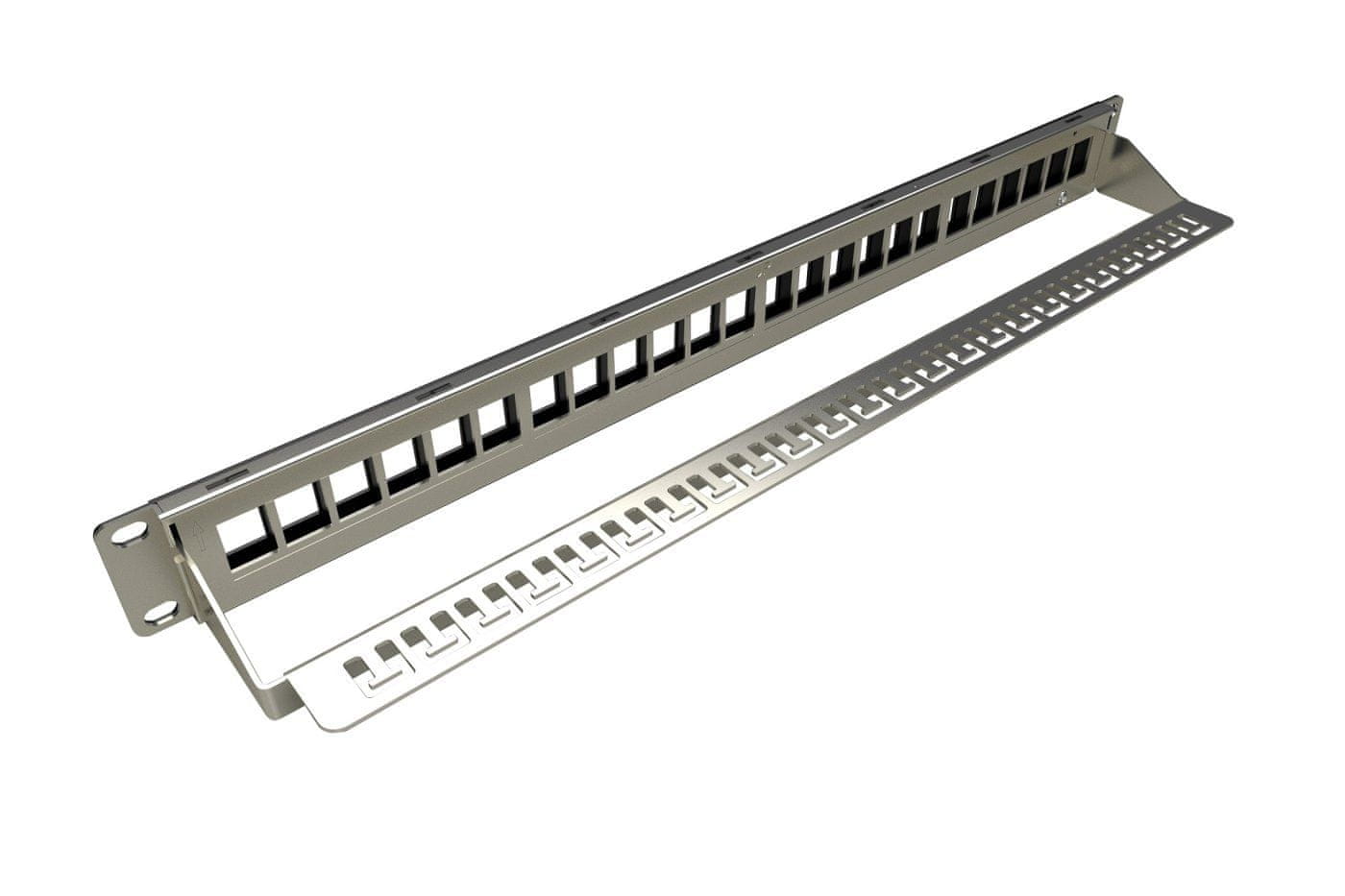

Solarixova povezovalna plošča z oznako SX24M-0-STP-BK-UNI-N je univerzalna neekranirana povezovalna plošča, zasnovana za 24 zaščitenih in neekraniranih povezovalnih plošč Solarix SXKJ-xx-yyy-BK-SA in SXKJ-xx-yyy-BK-NA. Modularna zasnova povezovalnega panela omogoča priročno namestitev, zaradi veznega traku, ki je del dobave panela, pa tudi enostavno razvezavo in trdno pritrditev podatkovnega kabla neposredno na ohišje panela. Ta povezovalni panel je opremljen z ozemljitveno žico, ki omogoča povezavo z ozemljitvijo stikalne plošče. Barva povezovalnega panela je črna, vezne palice so srebrne, velikost v podatkovni omari je 1U. Po potrebi lahko proste vtičnice panela zaslepite s slepim vtičem SXKJ-0-BK. Dimenzije vratnih lukenj v tem modularnem panelu Solarix so 19,5 ± 0,1 mm x 14,8 ± 0,1 mm (tj. v skladu s standardom EN 60603–7). Paket vključuje 4× montažni komplet M6, 24× vezne trakove in 1× ozemljitveno žico. Ta povezovalni panel ima sprednjo stran iz visoko trdne plastike, ki je pritisnjena na kovinski okvir panela.

Tehnični parametri

Število priključkov: 24 Zaščita: da Privezovalni trak: da Barva: črna Velikost: 1U Višina: 44 mm Širina: 484 mm Globina: 85 mm Temperatura shranjevanja: –40 do 70 °C Temperatura delovanja: –10 do 60 °C Max. 1 kos, kartonska škatla Dimenzije paketa (višina x širina x globina): 60 mm x 510 mm x 95 mm Prevozni paket: 15 kosov, kartonska škatla Dimenzije prevoznega paketa (višina x širina x globina): 260 mm x 525 mm x 370 mm Vključen montažni komplet.
